Aparatele IA02 și PAS17A folosesc același tip de carcasă ,albă , rotunjită sus.

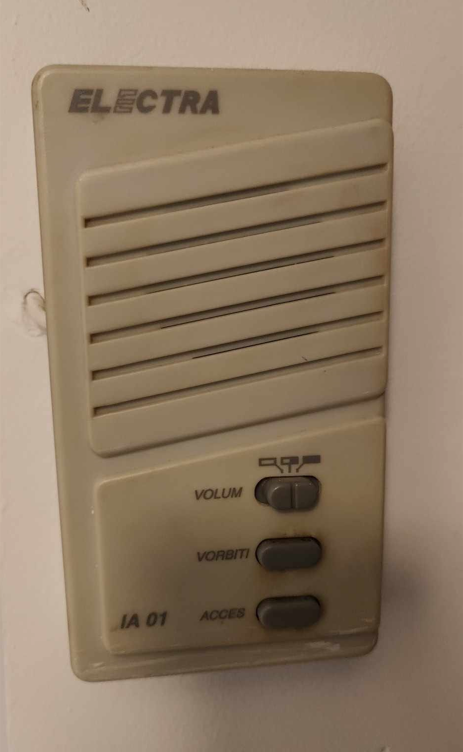

Interfonul ELECTRA IA01 , modelul cel mai vechi , are carcasă dreptunghiulară , dar este compatibil cu modelul IA02
Toate pot fi dotate cu modul WIFI , instalarea acestuia fiind deosebit de simplă. Se face doar cu o șurubelniță în 2 minute!
Modulul are 3 fire marcate : MP , PX , AVP și se vor conecata la cele 3 șuruburi marcate identic de pe placa interfonului. Este nevoie și de un alimentator extern de 9 sau 12 volți.

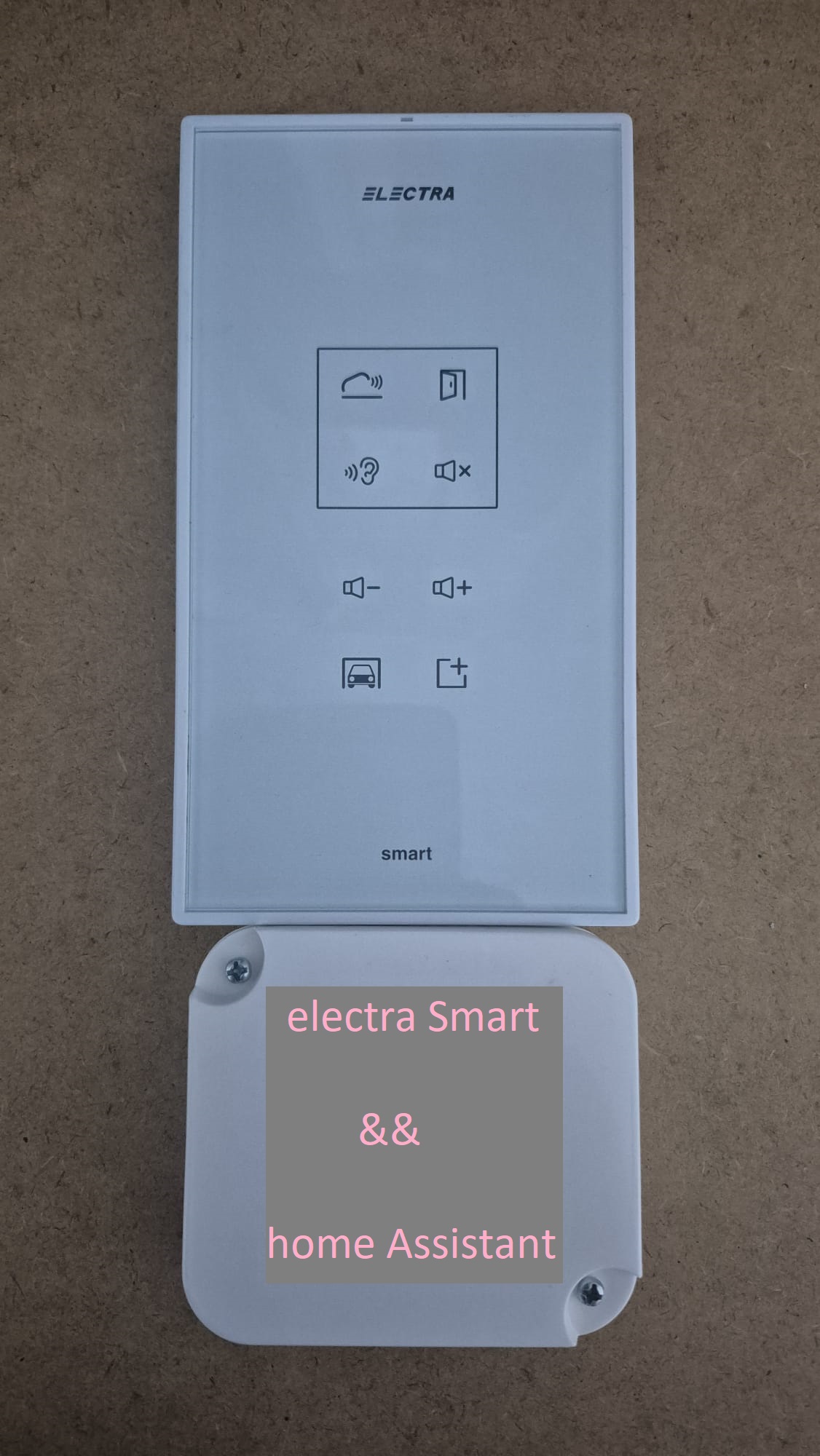

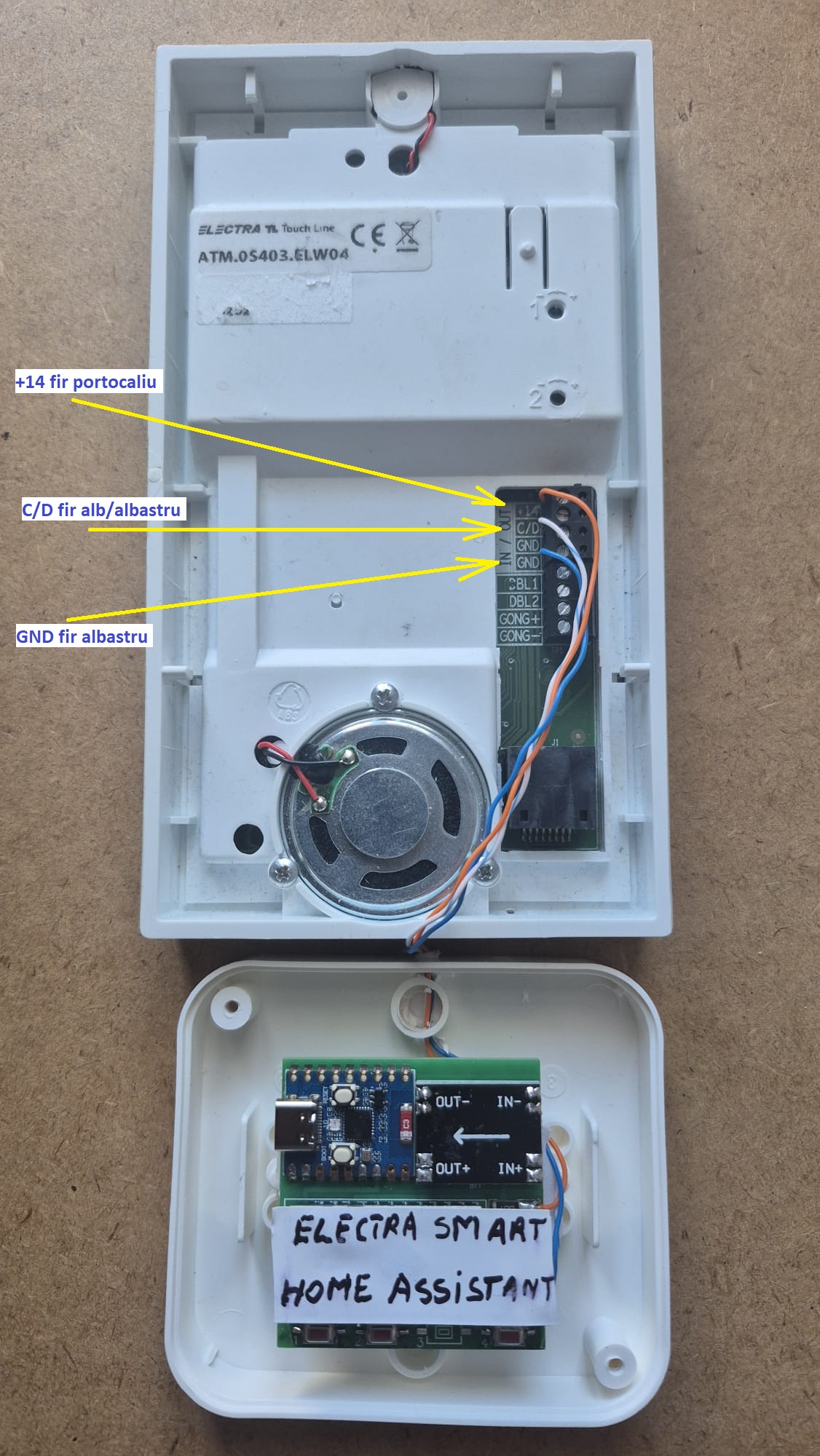

Modulul are 3 fire , marcate GND , DATA , +14V și se vor conecata la cele 3 șuruburi marcate identic de pe placa interfonului.
Nu este nevoie de intervenții pe placa electronică a interfonului. Se folosește doar o șurubelniță și se rezolvă în 2 minute!
Modulul WIFI ar putea să funcționeze chiar dacă nu ar exista postul interior de interfon, deoarece comunică direct cu postul exterior de interfon (cel de la intrare în bloc).
Puteți comada unul (link)AICI , sau îmi scrieți adresa pe WhatsApp și vă trimit un modul să testați funcționarea!
După ce se conectează fizic cele 3 fire ale modulului la postul interior de interfon și acesta devine alimentat (la IA01/IA02 trebuie introdus în priză adaptorul de alimentare)

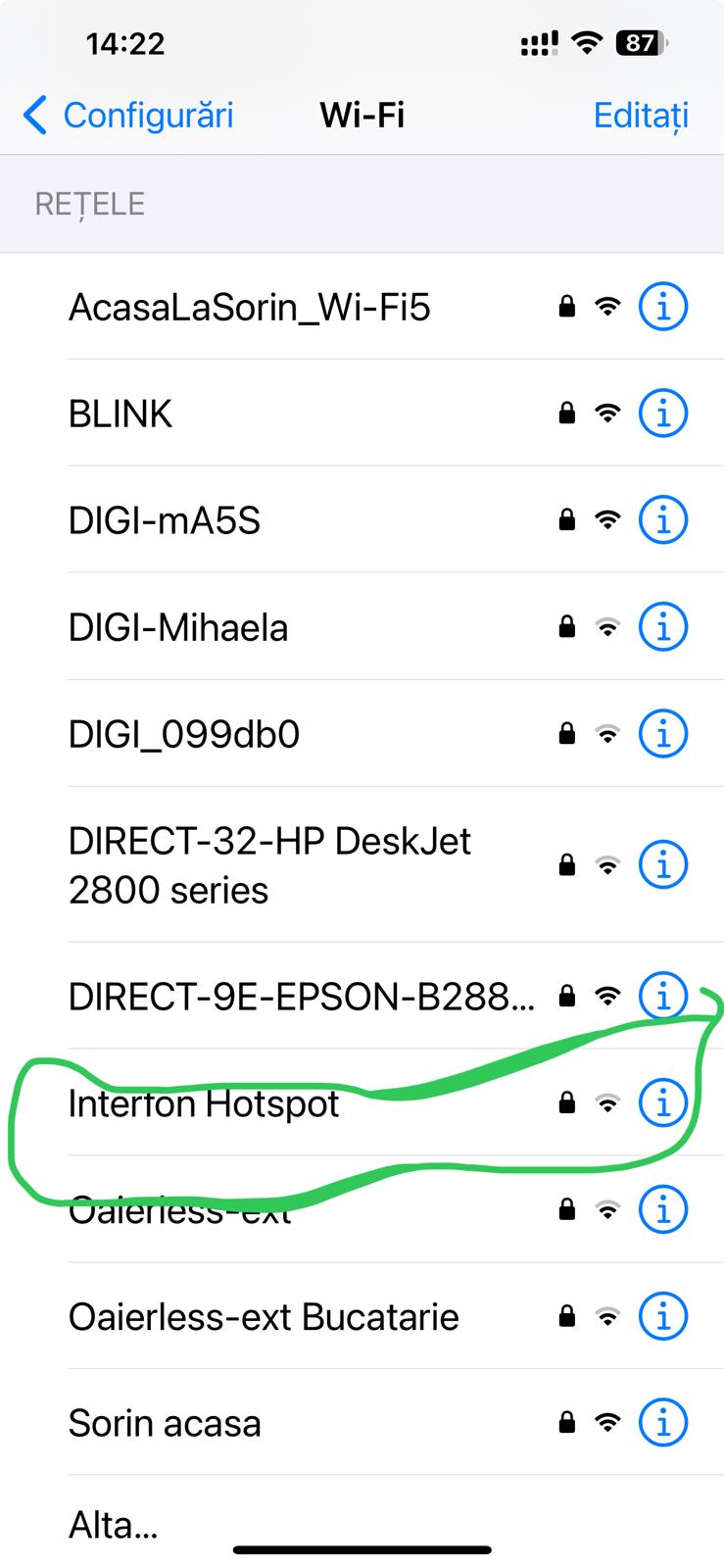

, va trebui să verificăm ce rețele WIFI sunt prezente în apropiere. Se va observa că a apărut una nouă , numită Interfon HotSpot.
Ne conectăm la rețeaua Interfon HotSpot , vom fi atenționați că această rețea nu ne oferă conexiune la internet , dar nici nu
avem nevoie, deoarece este doar o conexiune locală între telefon/laptop și modulul WIFI din intefon , pentru a face setările necesare conectării acestuia la ruterul personal. Se introduce parola rețelei Interfon HotSpot și se face conectarea, după care se deschide un browser de internet și se accesează următorul
link:
http://192.168.4.1

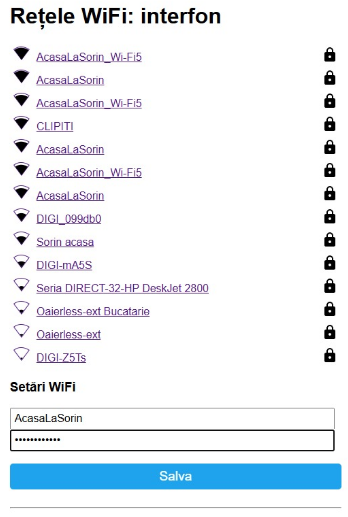

Se va deschide o pagină din care se pot face diferite setări, dar singura care este necesară în cazul nostru este selectarea rețelei wifi a routerului
personal și introducerea parolei de la router. Se salvează setările , după care modulul se va conecta la routerul personal.

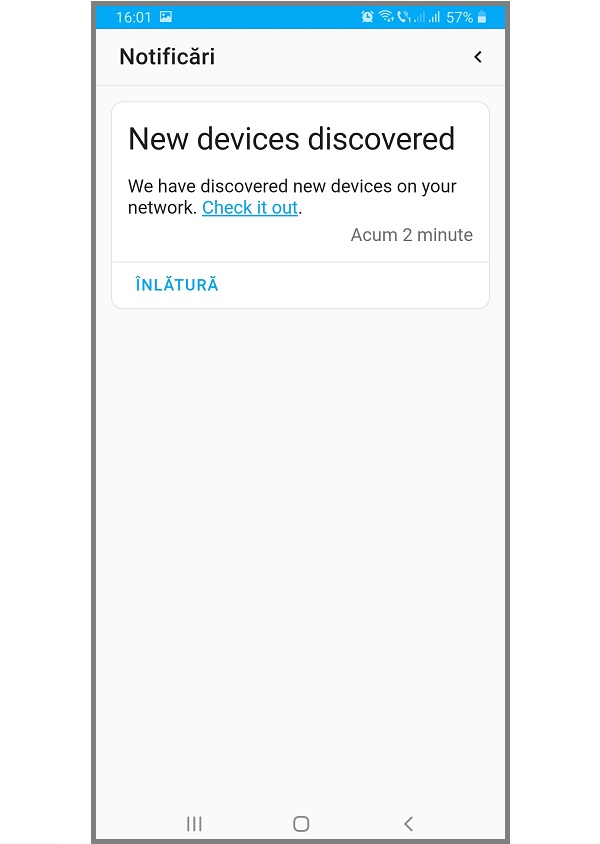

Imediat după ce se conectează la router , modulul WIFI din interfon va fi detectat automat de HOME ASSISTANT. Apare o notificre ca cea din imaginea alăturată: New devices discovered. Se confirmă integrarea acestuia , se introduce encryption key care va fi cerut la următorul pas, după care o să avem un dispozitiv nou cu 4 entități la Dispozitive și servicii.
***

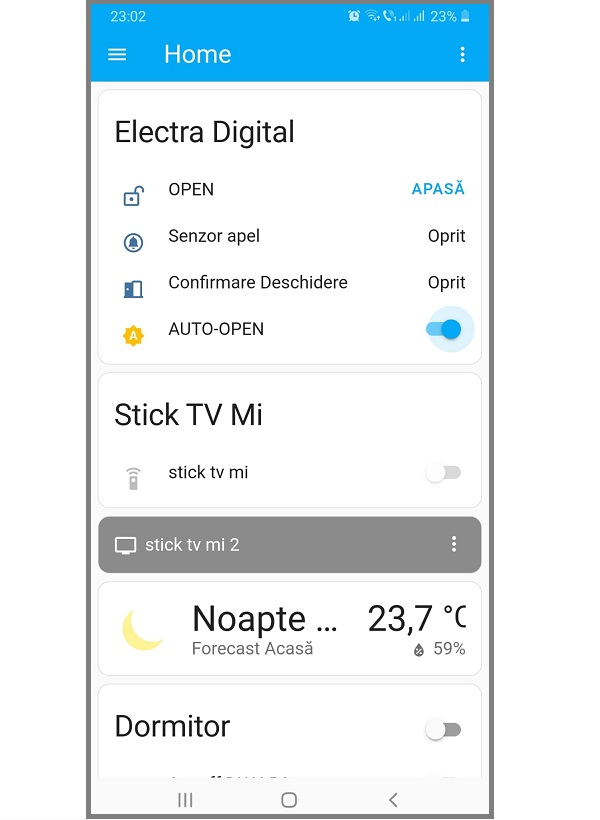

Se confirmă integrarea acestuia în sistem și imediat vom avea la dispoziție un "device" cu 4 entități :
Două comenzi de la HOME ASSISTANT spre interfon:
- buton comandă deschidrere ușă : OPEN
- buton activare deschidere automată : AUTO-OPEN
Două intrări cu semnale de la interfon spre HOME ASSISTANT:
- senzor apel la interfon , intrare care devine activă când este detectat apel la interfon
- confirmare deschidere , intrare care se activează timp de o secundă , dacă a fost executată comanda trimisă pentru deschidere (OPEN).
***

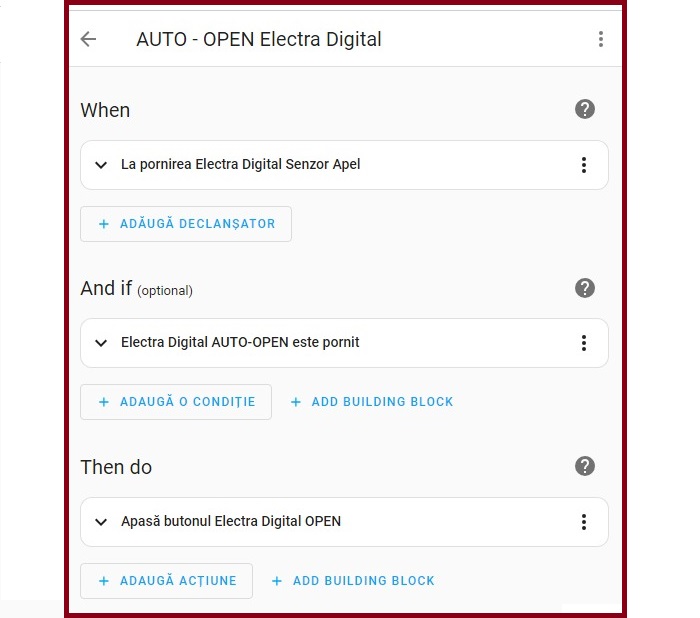

În HOME ASSISTANT se vor putea configura notificări care se vor trimite spre telefoanele mobile pe care este instalată aplicația și se va putea activa/dezactiva opțiunea AUTO-OPEN. Dacă este activat AUTO-OPEN , în momentul în care apelează cineva la interfon , ușa se va deschide automat , fără să mai aștepte comanda OPEN din aplicație. Se mai poate adăuga o condiție de timp , astfel încât ușa să se deschidă automat doar într-un anumit interval de timp.
Comanda de deschidere este executată doar dacă este trimisă în timp ce interfonul este în stare de apelare, deci dacă este apel de la panoul principal de interfon de afară.

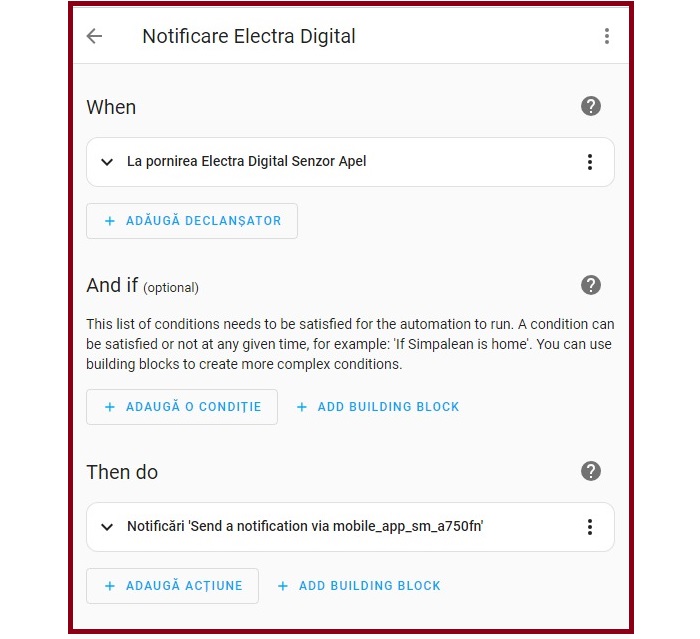

Pentru notificări se vor face setările din imaginea alăturată. Se pot trimite notificări spre telefoanele pe care este instalată aplicația HOME ASSISTANT și sunt conectate la această instanță.
Modulul se fixează în compartimentul difuzorului cu bandă autoadezivă, ca în imagine:
În continuare este o prezentare video a modulului WIFI , în care este programat să lucreze cu aplicațiile RemoteXY pentru comenzi și IFTTT pentru notificări, dar fiind exact același modul ca cel pentru integrare în HOME ASSISTANT , se poate urmări modul de conectare al firelor la minutul 1:05 din film.
