AUTOMATIZARE INTERFON ELECTRA DIGITAL - RĂSPUNS AUTOMAT SAU DESCHIDERE PRIN WIFI

automatizare interfon electra digital

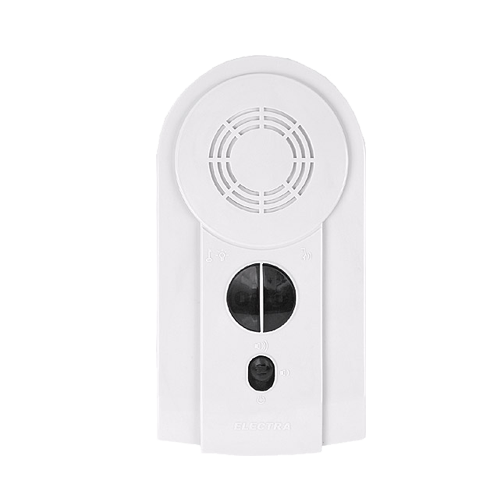

Automatizare interfon ELECTRA DIGITAL

La interfoanele marca ELECTRA , modelul DIGITAL, automatizarea pentru răspuns automat este un modul electronic cu 4 fire marcate cu etichete.Pe fiecare etichetă este scrisă borna de la interfon(șurub) la care se va conecta firul respectiv.


Schema de conectare modul pentru răspuns automat

Modulul se conectează cu 4 fire la bornele interfonului

deschidere automata electra digital

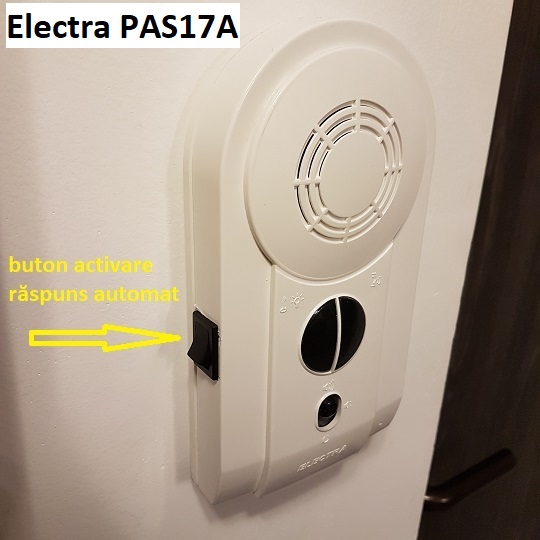

Buton pentru activare sau dezactivare răspuns automat

Raspunsul automat poate fi activat doar în anumite perioade , cu ajutorul unui buton montat pe carcasa interfonului. În locul butonului sau în paralel cu acesta , se poate folosi un contact de la un releu cu WiFi pentru control de la distanță, cu telefonul mobil.

buton deschidere automata interfon elctra


PREZENTARE VIDEO

În film se poate observa că accesul este permis imediat după apel , cu condiția ca butonul să fie cuplat!


Înlocuire interfon ELECTRA DIGITAL cu ELECTRA SMART+

În carcasa de la aparatul SMART a fost introdusă o placă electronică de la un electra digital, plus alte circuite de adapare a comenzilor la butoanele TOUCH de la aparatul SMART. Nu încercați să montați aparatul SMART în instalația de la electra digital că sigur nu va funcționa fără modificările necesare!


Automatizare interfon ELECTRA DIGITAL pentru comenzi prin internet - WIFI sau conectare la alte dispozitive inteligente

Interfonul poate fi controlat de la distanță , dacă în interiorul aparatului din locuință se montează un a unui modul WiFi. Pe telefon se va instala aplicația gratuită RemoteXY care se poate descărca de pe Google Play. După montarea modulului WiFi , dacă sună cineva la interfon , o să primiți o notificare pe telefonul mobil, cu textul:
Sună cineva la interfon!
Pentru comunicația cu interfonul se pornește aplicația RemoteXY care va avea o interfață ca cea din imaginea următoare. Butonul RASPUNDE are ca efect trecerea interfonului în regim de convorbire , se poate auzi înăuntru dacă vorbește cineva afară ,dar nu se poate vorbi din interior cu cel de afară.Dacă se apasă butonul DESCHIDE , se va simula automat apăsarea succesivă a celor două butoane (RASPUNDE - DESCHIDE) , efectul fiind deschiderea ușii!
Dacă se activează opțiunea de răspuns/deschidere automată , ușa se va deshide automat în momentul în care sună cineva la interfon. În același timp se trimite o notificare spre telefonul mobil, dar nu mai sunt necesare manevre în aplicația de pe telefon.

interfon electra digital cu wifi

Răspunsul automat se activează prin menținerea apăsată a ambelor butoane din aplicație (RASPUNDE - DESCHIDE) , timp de 4 secunde și este semnalizată cu aprinderea LED-ului marcat Auto-Open , ca în imaginea următoare.

aplicatie telefon interfon electra digital

În continuare este prezentat un modul foarte simplu de montat , doar cu o șurubelniță, care poate fi folosit în 4 moduri, în funcție de softul cu care este programat:
-programat doar pentru răspuns automat cu activare/dezactivare cu un buton montat pe carcasa interfonului.
-programat pentru a putea fi folosit ca interfață pentru conectarea unor dispozitive inteligente la interfon (ex. Nuki opener, releu SonOFF, etc)
-programat pentru control prin WIFI ,din aplicația RemoteXY de pe telefonul mobil.
- programat să deschidă ușa automat când se tastează un cod din 3 cifre pe aparatul de interfon de la intrare în bloc. De exemplu , dacă se programează modulul cu codul 888 , când se va tasta afară 888 , ușa se va deschide automat, deci este similar cu utilizarea unui cod de acces!Postul interior de interfon nu va fi influențat de prezența acestui modul, deci va funcționa normal în continuare.

aplicatie telefon interfon electra digital

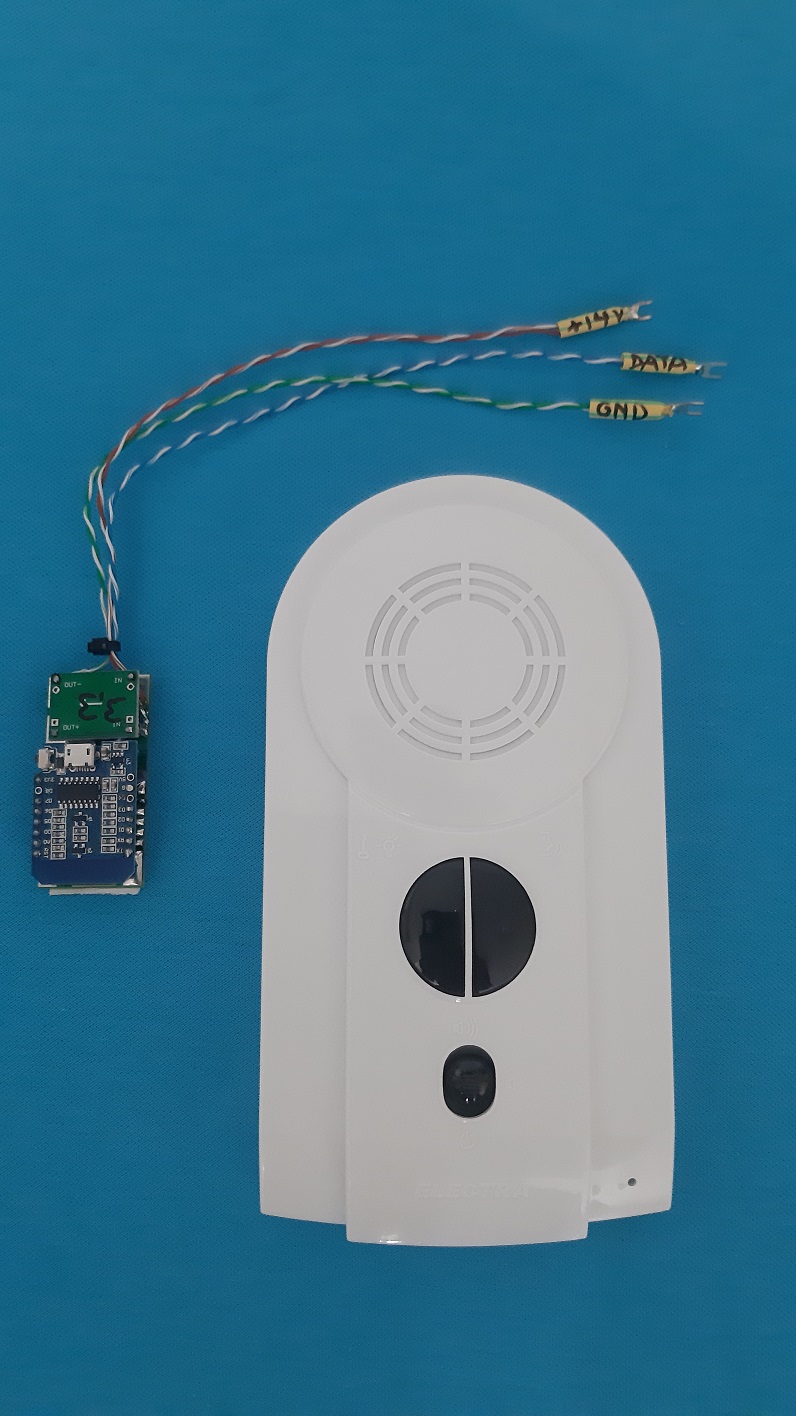

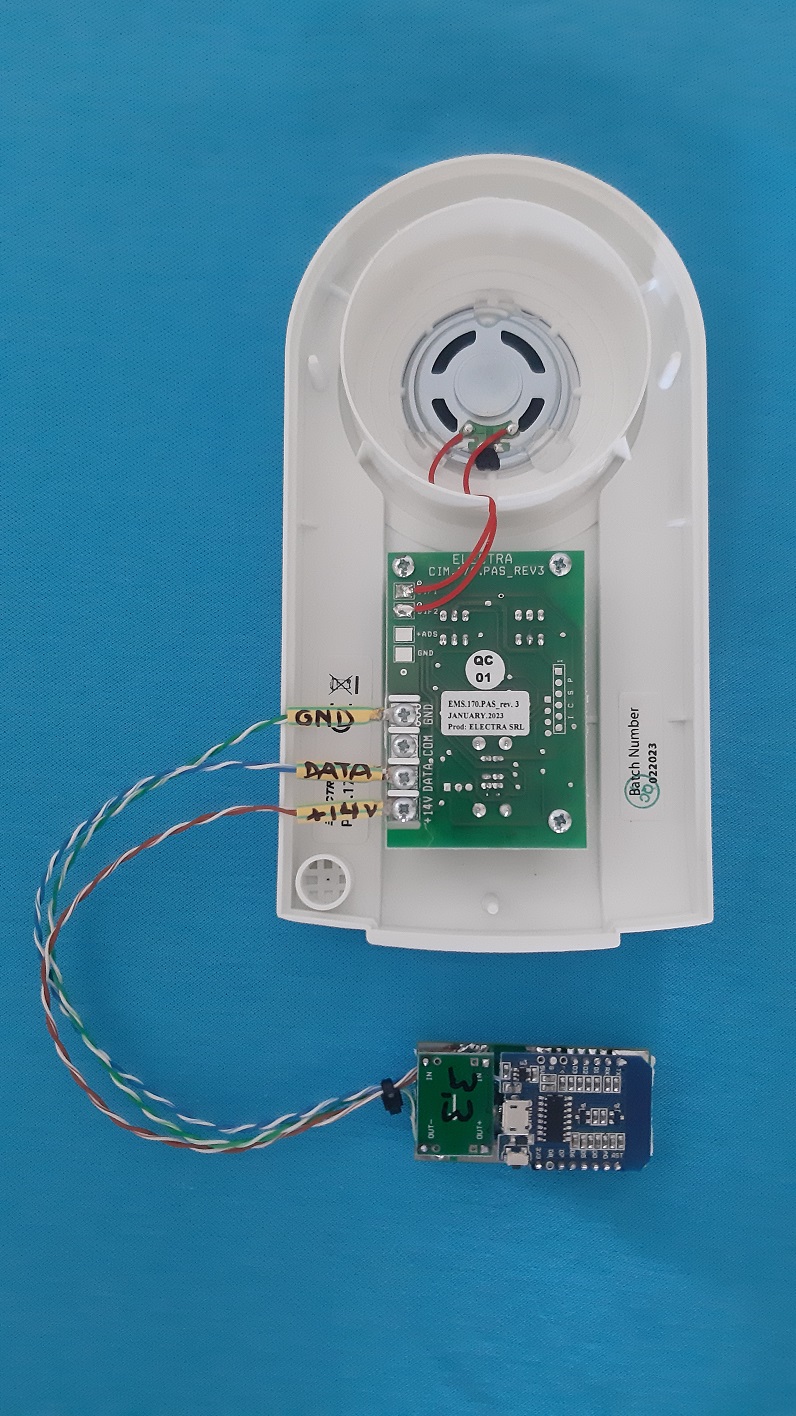

Modulul are 3 fire marcate GND, DATA și +14V. Acestea se vor conecta la cele 3 șuruburi marcate la fel ale interfonului, folosind o șurubelniță mică.
Nu trebuie făcute intervenții pe placa electronică a interfonului!
Modulul poate funcționa chiar dacă nu ar exista postul interior de interfon. Trebuie doar să fie conectat la firele menționate mai sus , fire care vin de afară de la instalația de interfon.

aplicatie telefon interfon electra digital

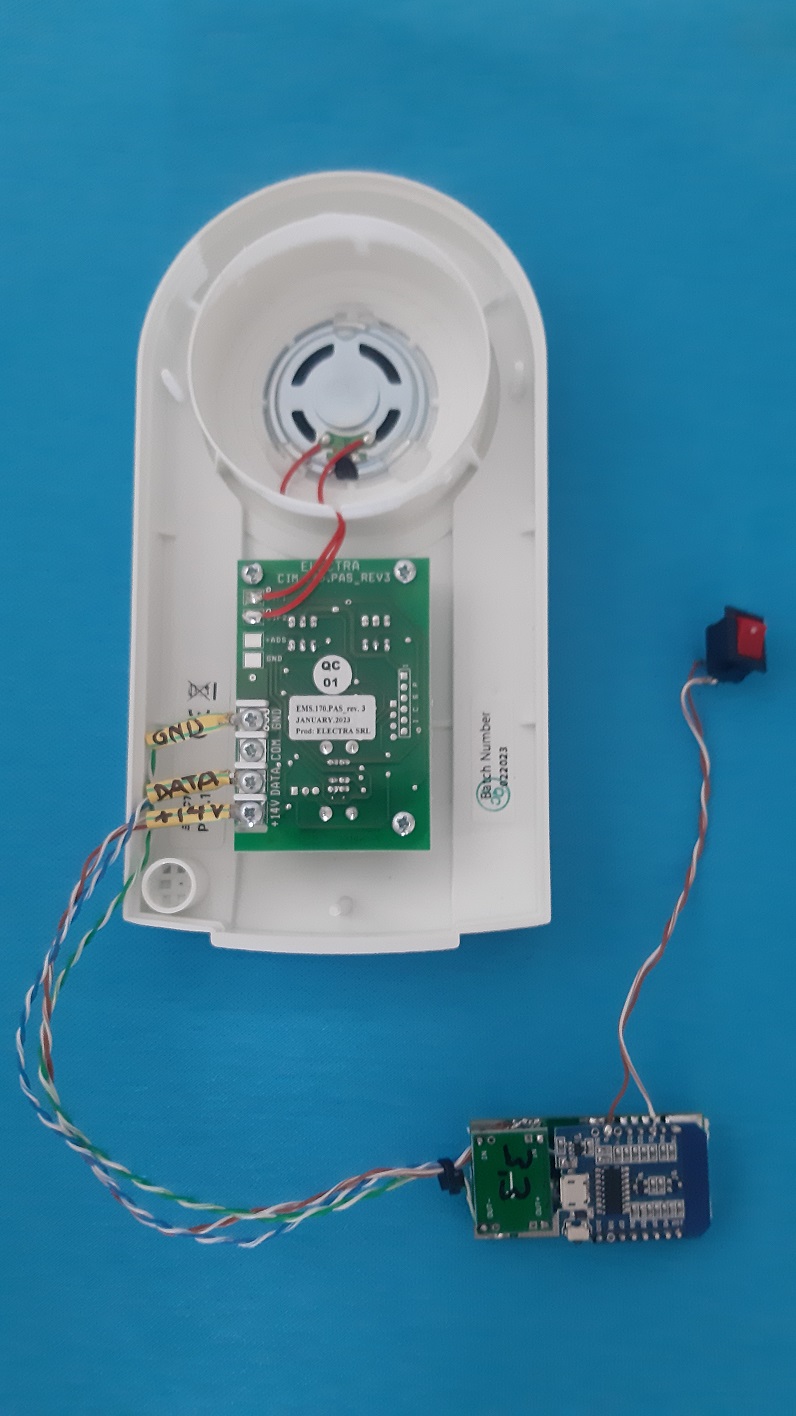

Dacă este folosit doar pentru deschis automat , cu activare / dezactivare cu un simplu buton care se montează pe carcasă , montajul arată ca în imagine:

aplicatie telefon interfon electra digital

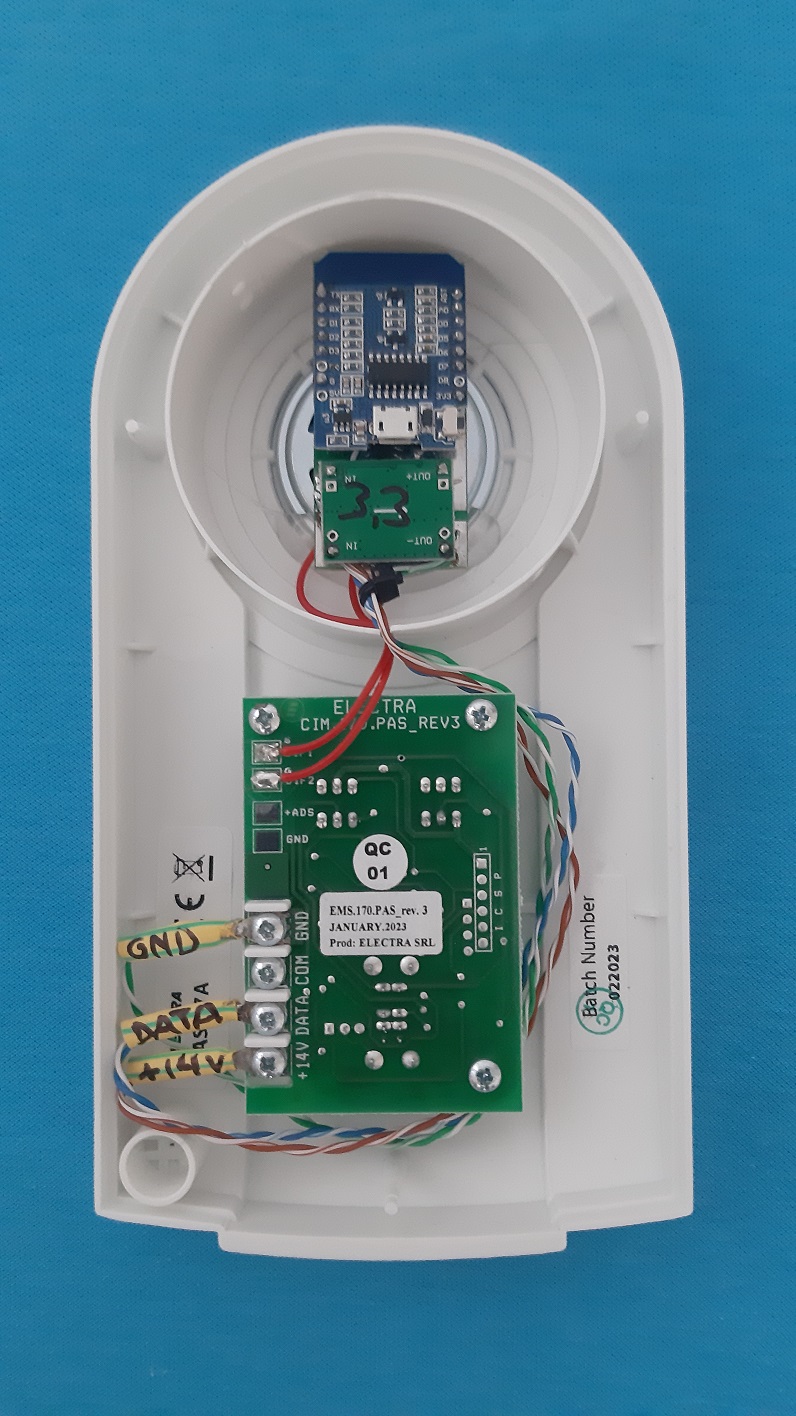

Modulul se fixează în compartimentul difuzorului cu bandă autoadezivă, ca în imagine:

aplicatie telefon interfon electra digital

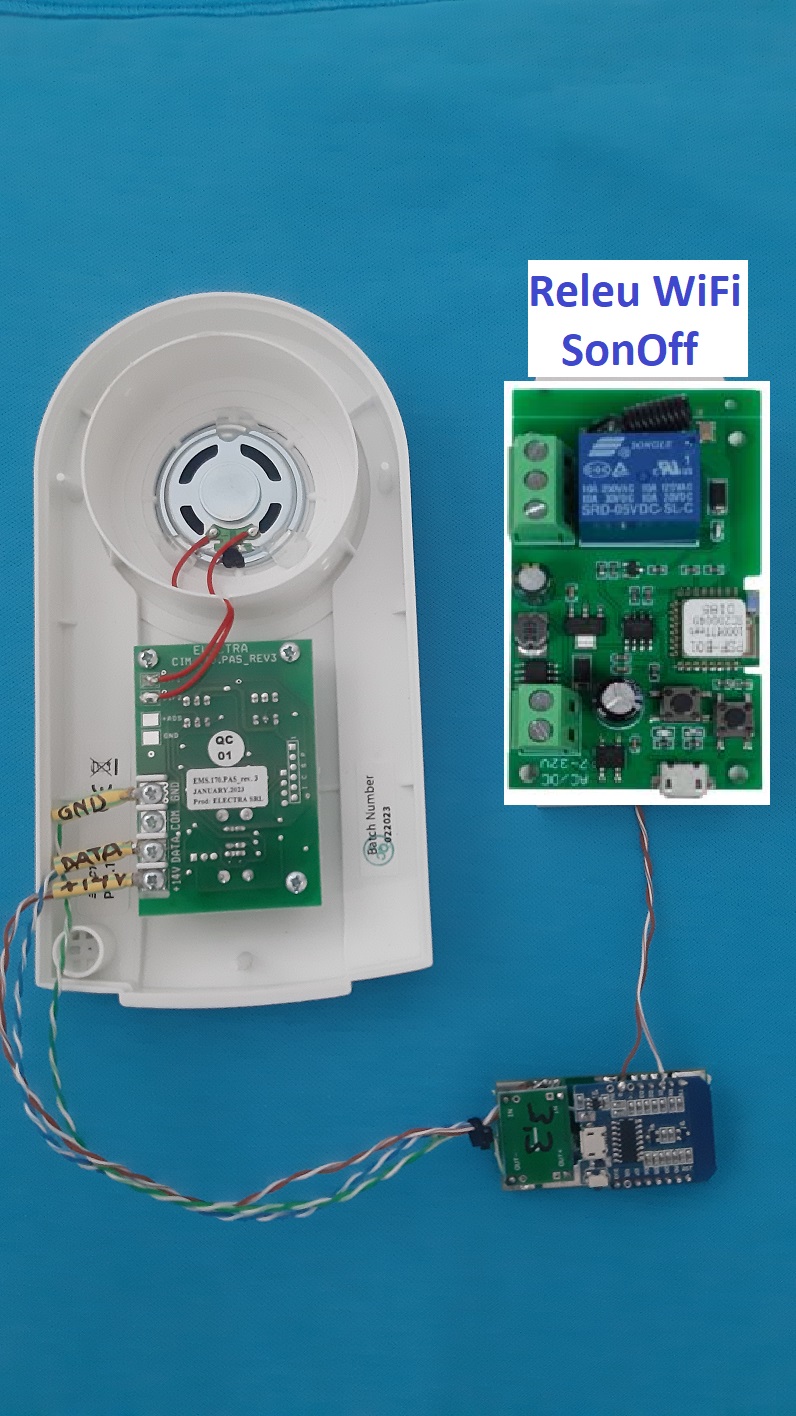

Dacă se dorește activarea/dezactivarea modulului cu un releu cu WiFi , de exeplu un releu sonOFF , acesta se va conecta ca în imagine.
Atenție! De la releul Wifi se va folosi doar un contact cu care se va face legătură între cele două fire , asemănător cu schema cu buton de mai sus. Nu se pot folosi relee care livrează tensiune pentru diferiți consumatori (ex. becuri). Releele recomandate au de obicei alimentare cu tensiune mică , între 5 și 24 de volți.

aplicatie telefon interfon electra digital

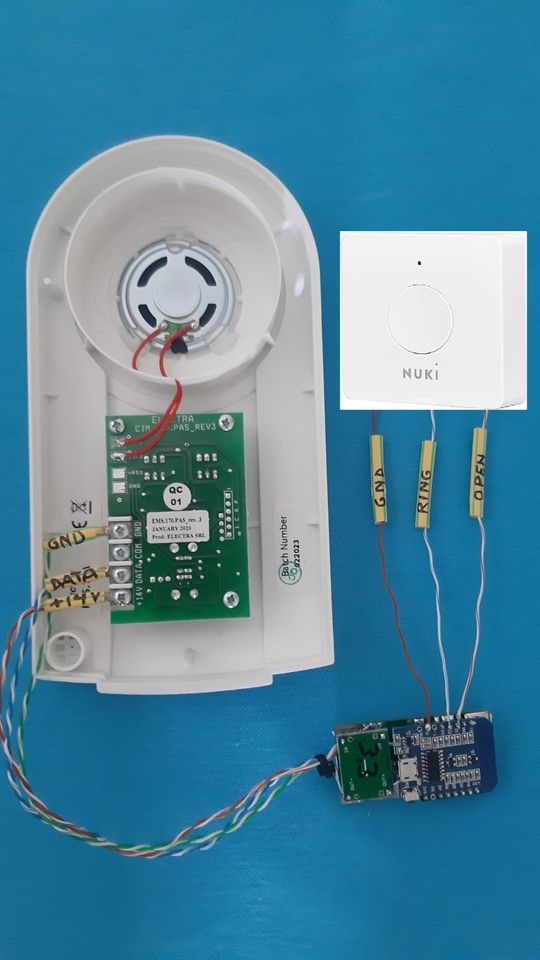

Dacă se folosește pe post de interfață între un dispozitiv Nuki Opener și interfon , se va conecta ca în imagine.
Firele de legătură cu dispozitivul Nuki sunt marcate GND , OPEN și RING.
Pe firul OPEN se transmite comanda de deschidere a ușii de la dispozitivul Nuki spre interfon.
Pe firul RING se transmite de la interfon spre dispozitivul ring , informația că interfonul a început să sune , necesară pentru expedierea de notificări pentru utilizatorul aplicației Nuki.

aplicatie telefon interfon electra digital

În continuare este o prezentare video a modulului e automatizare , în varianta în care este programat să controleze interfonul prin WiFi , fără conectare la alte dispozitive. Ușa se poate deschide în timp ce sună interfonul prin apăsarea butonului DESCHIDE, sau , dacă se activează deschiderea automată prin apăsarea concomitentă a celor două butoane RASPUNDE - DESCHIDE , se deschide automat când se face apel la interfon.
Indiferent dacă este activat sau nu este activat regimul automat , de fiecare dată când sună interfonul se transmite o notificare spre telefonul mobil!

În filmul următor este prezentată o variantă de automatizare în care se pot trimite comenzi atât din aplicația Remotexy de pe telefon , cât și vocal , cu boxa Google Home Mini!

În filmul următor este prezentată o variantă de automatizare în care se pot trimite comenzi doar din aplicația Remotexy de pe telefon!

Aplicația RemoteXY pentru comenzi

Pentru a deschide ușa când sună cineva la interfon ,se apasă direct butonul DESCHIDE. Dacă se apasă butonul RASPUNDE , singurul lucru care se întâmplă este că interfonul încetează să mai sune și din acel moment se poate auzi în interfon ceea ce vorbește cel de afară. Nu se poate vorbi cu persoana de afară! Butonul se folosește pentru activarea răspunsului automat (Auto-Open), dacă se apasă în același timp cu butonul DESCHIDE , timp d 4 secunde!

remotexy cu interfon electra

Conectare interfon ELECTRA DIGITAL la Nuki Opener

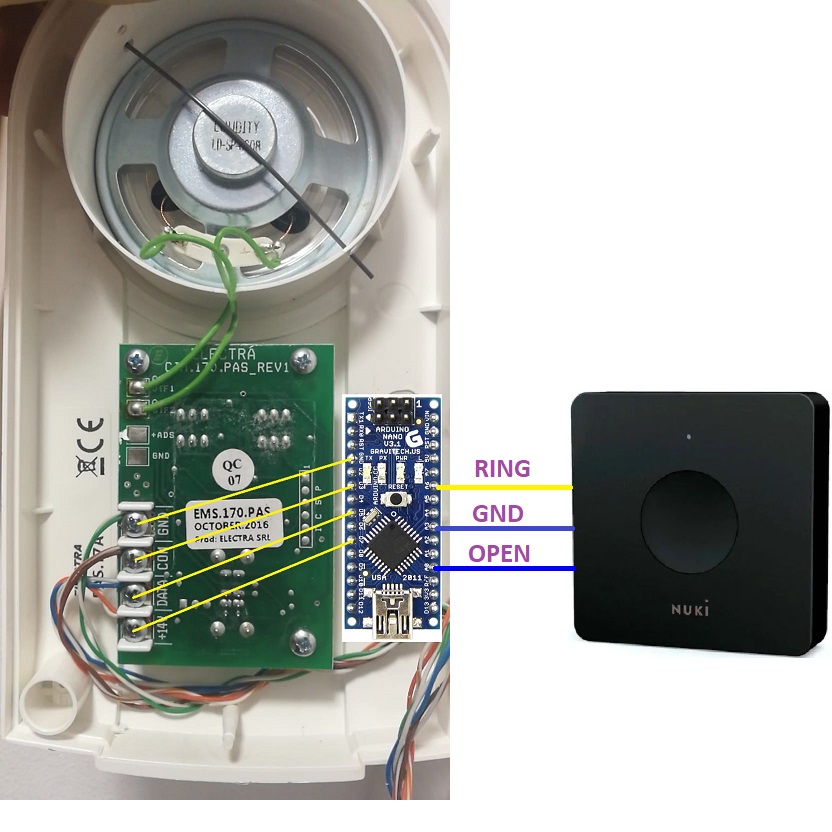

Intefoanele ELECTRA nu sunt compatibile cu aparatele Nuki.În imaginea următoare este prezentată o soluție de conectare a aparatului Nuki Opener. Modulul electronic intermediar asigură transmiterea comenzii de deschidere a ușii de la Nuki Opener spre interfon și impulsul necesar pentru funcționarea notificărilor , de la interfon spre Nuki Opener!

epctra digital pas170 cu nuki opener


PREZENTARE VIDEO - ELECTRA DIGITAL CU NUKI OPENER

În film se poate observa cum se transmit comenzile și notificările între interfon și aparatul Nuki Opener, prin intermediul modulului electronic programat și montat în acest scop!
