Dacă încercati să reparați sursa 715G3924 din Philips sasiu TPN1.1E LA și constatați următoarele:

1) Sursa de 5V pentru std/by este defectă

2) Integratul TNY277PN defect și după înlocuire "pușcă" din nou (îi sare căciula :)) ) cu toate ca piesele din jurul lui sunt OK

înseamnă că este defect trafo chopper. Este un defect frecvent , sunt multe discuții pe forumuri despre acest traf.

Eu am facut așa:

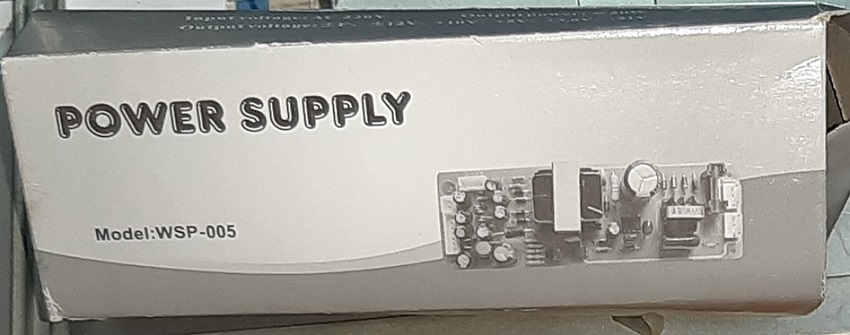

Aveam rezervă o Sursa alimentare DVD universala de la Mivarom (15 lei) și am montat-o în televizor pentru a livra 5V pentru STD/BY și 16V pentru alimentarea integratului LD7576AGR din sursa de putere.

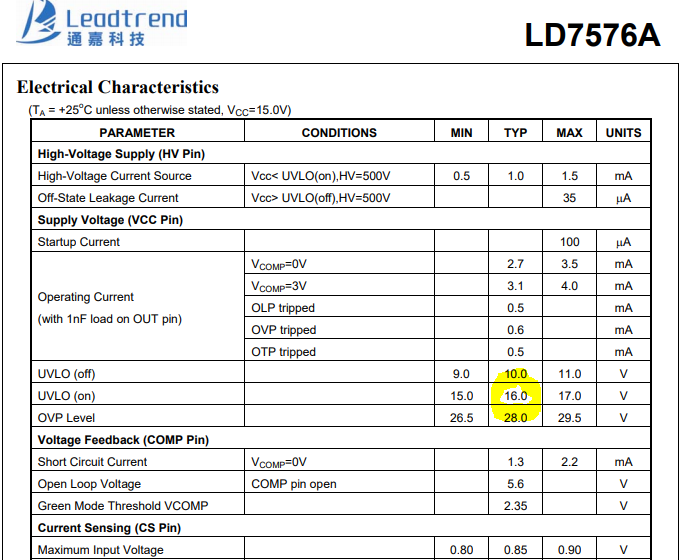

Pentru alimentarea cu 16V am folosit tensiunea cu care se alimentează integratul VIPER12 de pe sursa de DVD. Aceasta tensiune este 11V cand tv-ul este in std/by si are consum mic pe 5V STDBY și crește la 16V cand tv-ul primește comanda ON , consumul pe 5VSTDBY fiind in acest caz 1A. Din fericire , exact 16V este tensiunea de care are nevoie LD7576AGR pentru a porni:

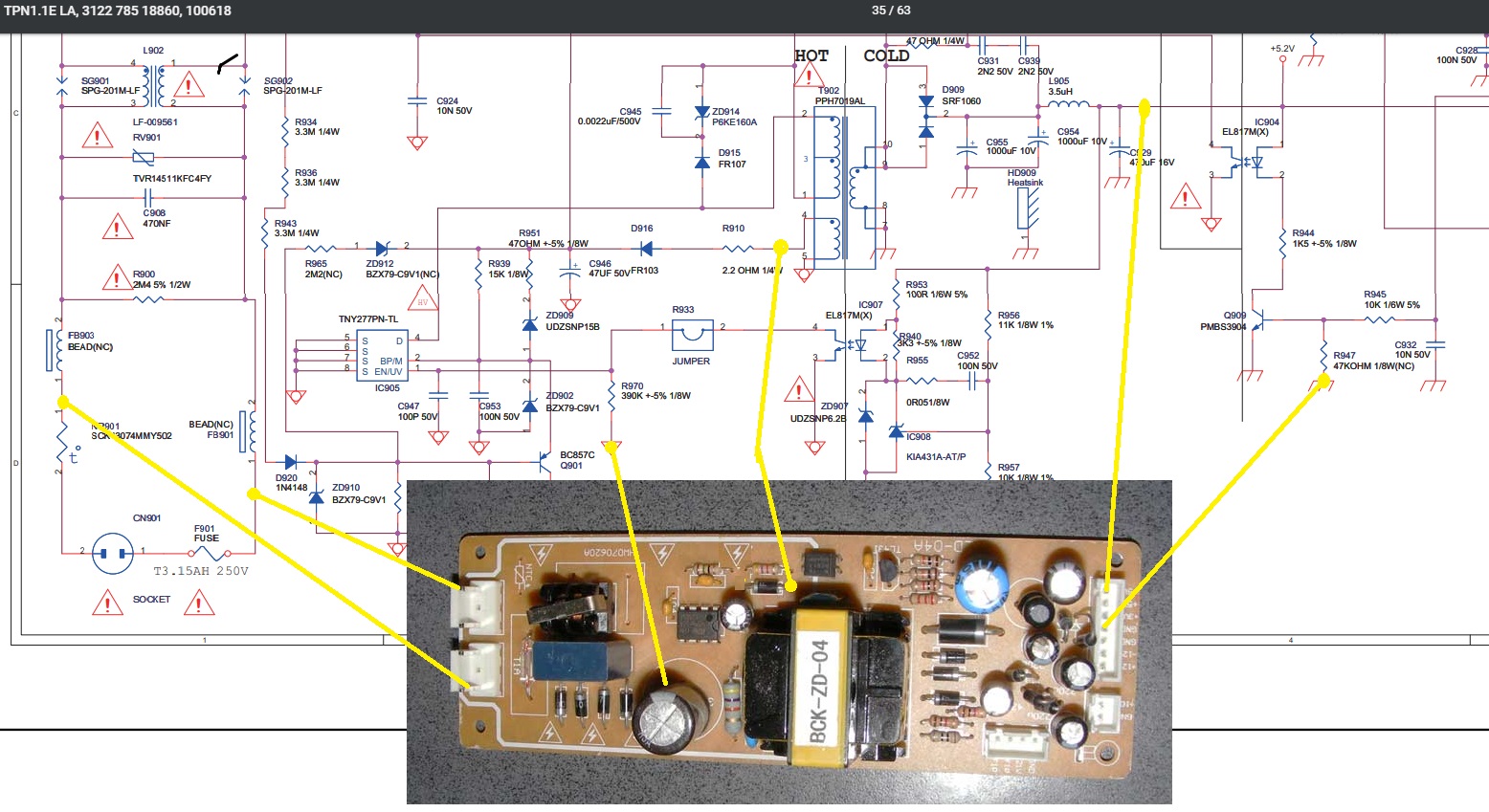

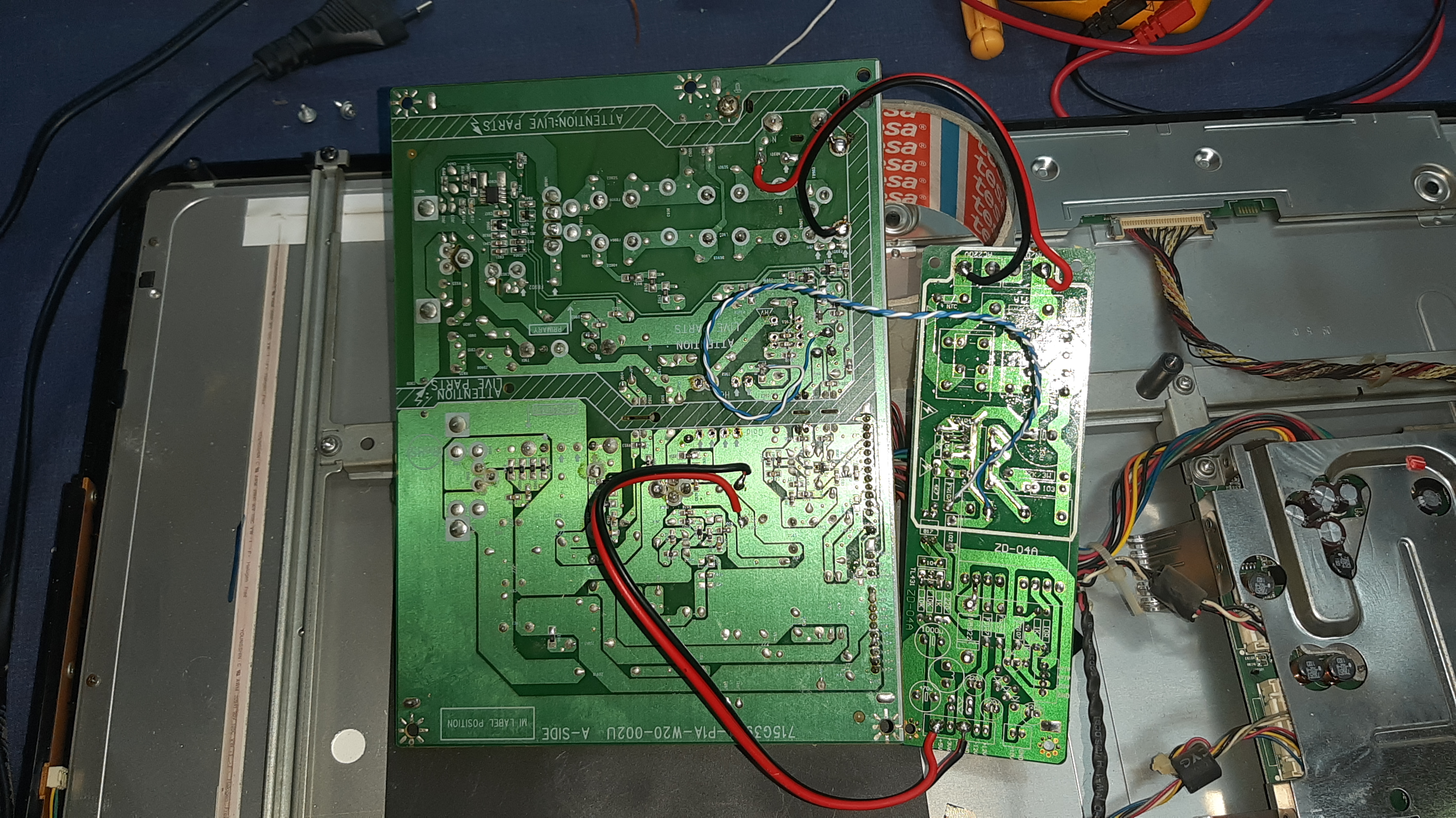

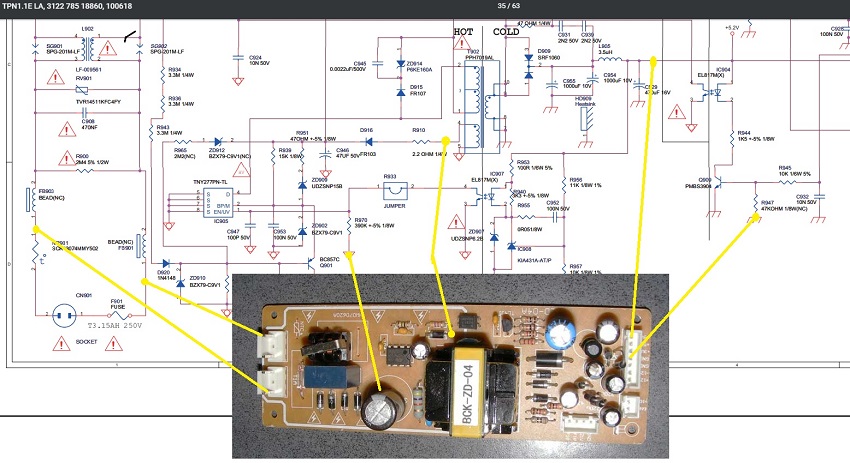

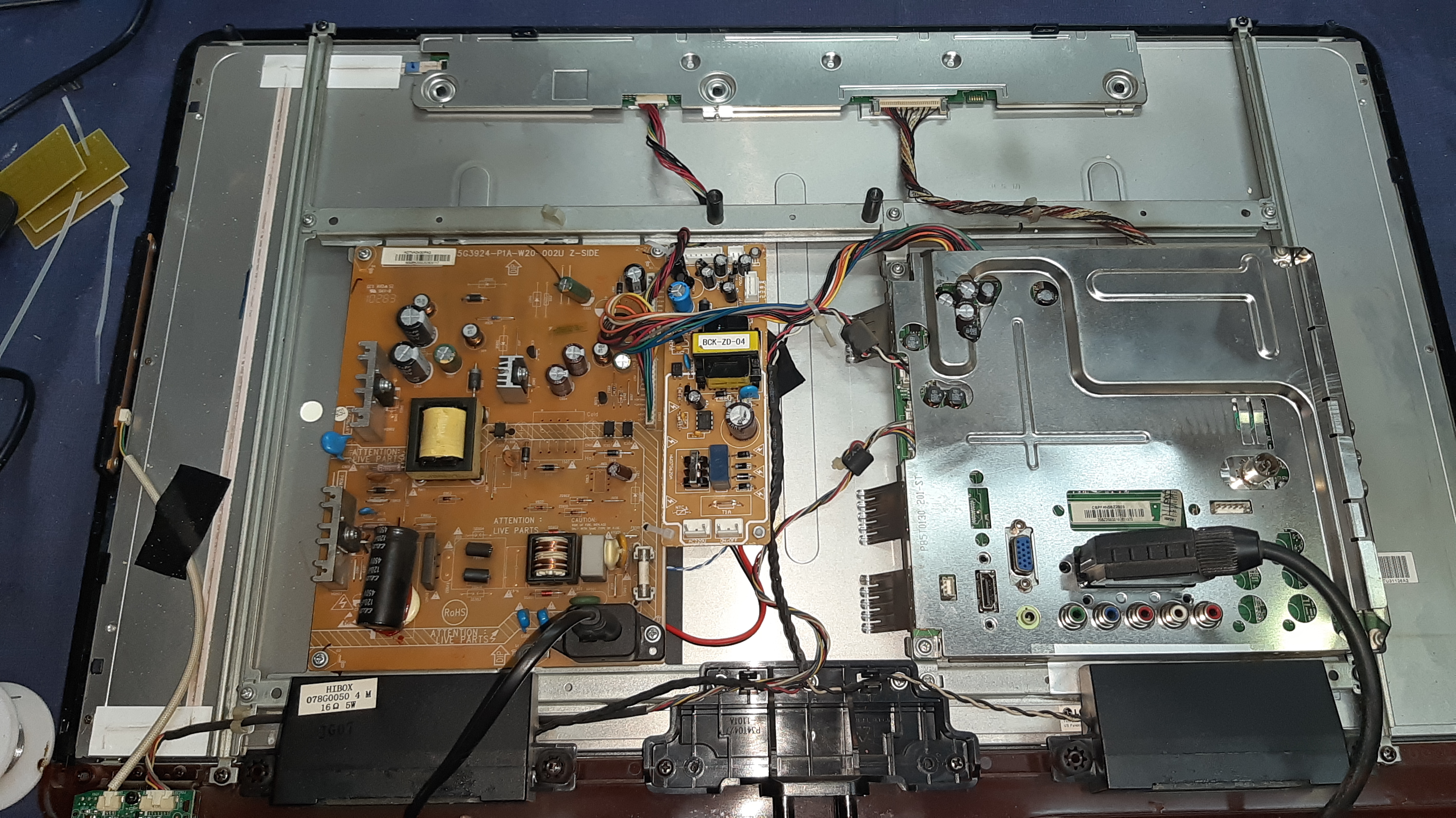

Am eliminat de pe placa Tv-ului integratul TNY277PN și trafo chopper dupa care am lipit 6 fire ca în imaginile de mai jos și tv-ul funcționează. Se pare că cei de la Philips au lăsat spațiu între placa sursă și placa MAIN pentru montare de improvizatii :))

Nu a fost nevoie de nici un reglaj!

Pentru tensiunea de 16V se face legatura chiar pe ișirea din pinul trafo de la sursa de DVD ,înainte de dioda redresoare, altfel aceasta nu pornește.

***********************************************

***********************************************

ENJOY !
