Ghid de Conectare: Modul Adaptor & Nuki Opener
Pasul 1: Conectarea Modulului la Interfon
Realizați conexiunile între modul și unitatea de interfon conform tabelului de mai jos:
| Fir Modul | Destinație Interfon |
|---|---|
| Albastru | GND Interfon |
| Alb / Albastru | C / D Interfon |
| Portocaliu | +14V Interfon |
Confirmare: După conectare, verificați dacă LED-ul de pe modul este aprins. Acesta confirmă alimentarea corectă.
Pasul 2: Testarea Sistemului (Fără Nuki)
Acest test necesită două persoane și verifică dacă modulul comunică corect cu centrala blocului:
- Persoana 1 (Afară): Urmărește panoul de la intrarea în bloc.
- Persoana 2 (Interior): Face contact scurt între firele marcate GND și OPEN de pe modul.
Rezultat așteptat: La fiecare atingere a firelor, ușa trebuie să se deschidă, iar pe panoul exterior trebuie să apară mesajul "ACCES PERMIS".

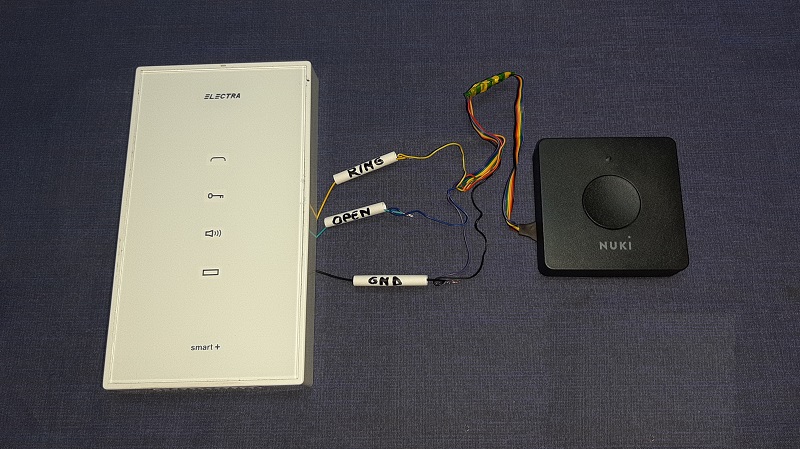

Pasul 3: Conectarea Nuki Opener
Dacă testul de la pasul 2 a fost un succes, urmați schema de mai jos pentru integrarea dispozitivului Nuki:
| Fire Nuki Opener | Conectare la Modul |
|---|---|
| Negru + Violet (răsucite împreună) | Firul marcat GND |
| Albastru | Firul marcat OPEN |
| Galben | Firul marcat RING |
Notă importantă: Ignorați culorile firelor de la modul la Nuki. Ghidați-vă exclusiv după etichetele atașate firelor.
2. Configurarea Aplicației Nuki (Pași Critici)
- Bluetooth: Asigurați-vă că Bluetooth este PORNIT pe telefon pentru prima comunicare cu Nuki Opener.
- Adăugare Dispozitiv: Deschideți aplicația Nuki și selectați "Set up device" -> "Opener".
- Alegere Brand: Selectați profilul GENERIC (nu alegeți Electra).
- Alegere Model: Selectați tipul ANALOG.
- Urmați instrucțiunile de testare finală din aplicație.
3. Moduri de Funcționare
După configurare, puteți utiliza următoarele opțiuni în funcție de nevoile dumneavoastră:
4. Ghid Video Rapid (Shorts)
Prezentarea modului de conectare pe scurt:
