Instrucțiuni de Montaj

Informație importantă: Modulul funcționează ca un mini-interfon inteligent. Acesta detectează apelul, simulează ridicarea receptorului și apasă automat butonul de deschidere a ușii.

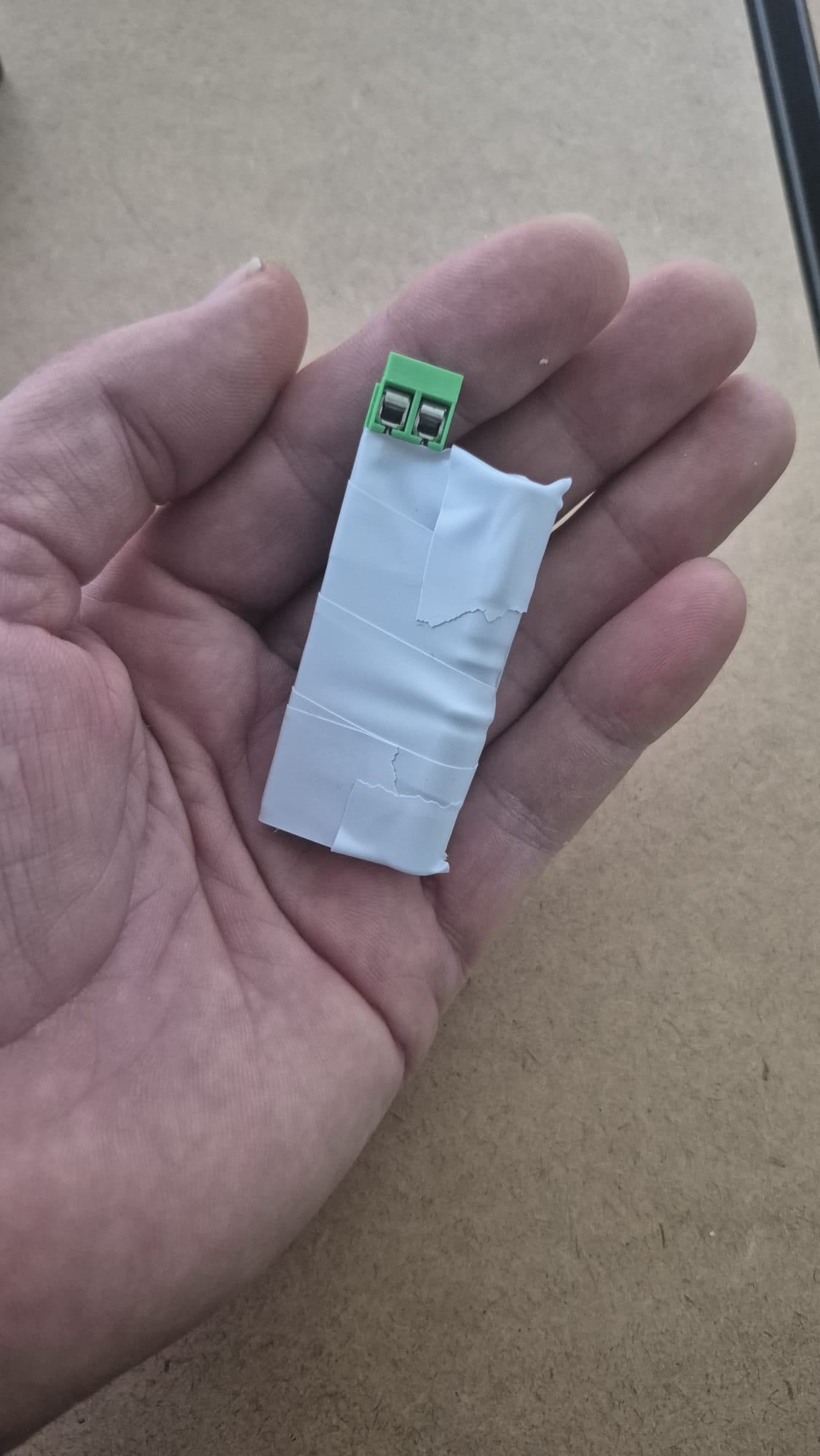

Dimensiuni modul automatizare Genway în palmă

1
Identificarea firelor

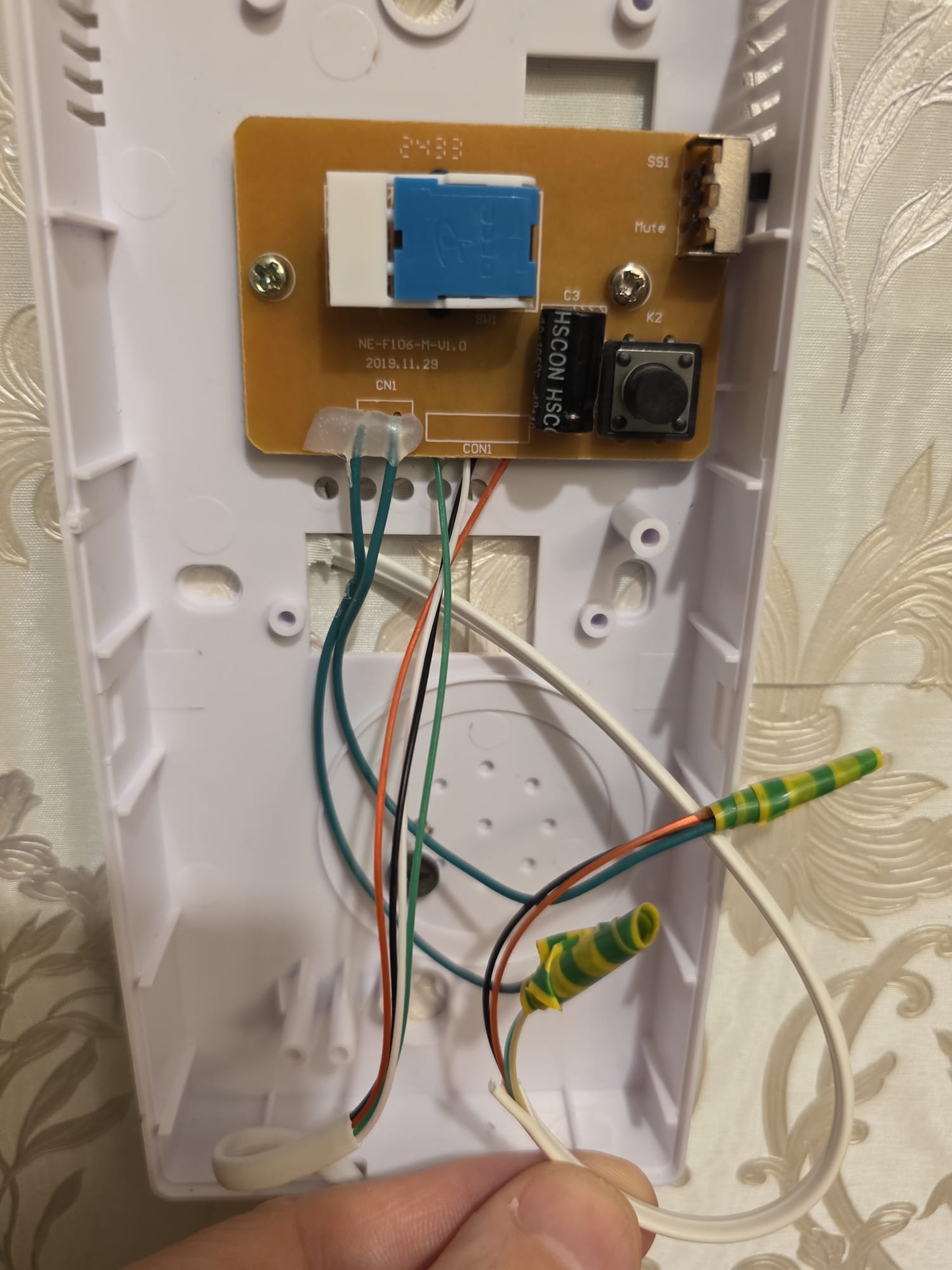

În interiorul aparatului actual veți găsi două noduri izolate cu bandă adezivă. Firele care vin de afară sunt legate de două fire scurte (aproximativ 15 cm, de culoare verde) lipite pe placa electronică a interfonului.
2
Deconectarea aparatului vechi

Deconectați firele externe, exact ca atunci când doriți să dați jos aparatul de pe perete. Cele două fire verzi de pe placa veche vor rămâne nefolosite (în aer).
3
Conectarea modul de automatizare

Legați cele două fire care vin de afară la cele două cleme ale modulului. Nu contează polaritatea (ordinea firelor în cleme).

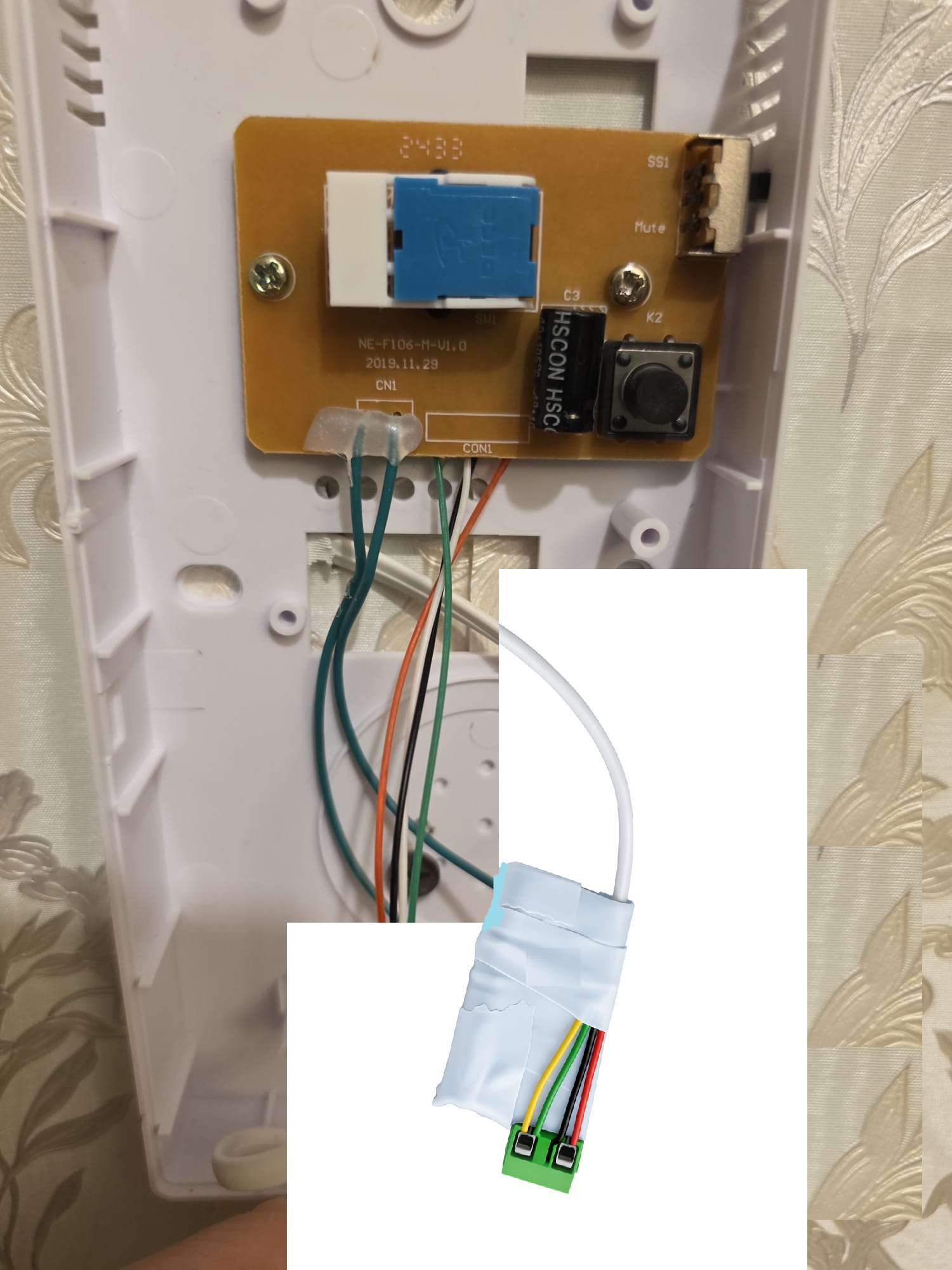

Clarificare situație finală: Se observă cum cablul alb, care vine din perete direct prin gaura carcasei interfonului, nu mai este conectat la altceva decât la modulul de automatizare.
4
Testarea sistemului

După conectare, efectuați un apel de la intrarea blocului către numărul apartamentului dumneavoastră. Ușa ar trebui să se deschidă automat după ce interfonul sună de două ori.

Rolul vechiului aparat: Vechiul telefon rămâne pe perete doar pentru aspectul estetic (ca o carcasă), prevenind astfel suspendarea noului modul direct în fire. Din punct de vedere electric, acesta nu mai are niciun rol.

Sistemul este proiectat să funcționeze doar cu 2 fire!
Dacă tehnicianul care a montat interfonul a folosit un cablu cu mai multe fire subțiri grupate în mănunchiuri pentru a mări secțiunea, considerați fiecare grup de fire răsucite ca fiind un singur fir.
Conectați întreg grupul (toate firele care erau în același nod izolat) în aceeași clemă de la modul.
În exemplul de pe această pagină, tehnicianul a folosit cablu cu 4 fire , deci au fost grupate câte două, roșu cu negru și verde cu galben.
