Aparatul poate fi folosit atât ca și CRONOMETRU cât și ca TEMPORIZATOR.

În ambele regimuri , timpul înregistrat se modifică doar dacă motorul strungului este alimentat cu tensiune.Strungul livrează o tensiune de 10V când se rotește motorul.Această tensiune se conectează la cronometru și va fi folosită ca tensiune de comandă (U-comandă) pentru START/STOP cronometru.Cât timp tensiunea de comandă este prezentă , cronometrul este activ.Astfel, se va putea face suma timpilor necesari pentru prelucrarea unei piese , mai puțin intervențiile operatorului necesare la anumite momente.

Pe primul rând al display-ului sunt afișate:

- ziua saptamânii prescurtat (Lu = Luni , Ma = Marți , etc)

- ora, minutul si secunda zilei (ceasul aparatului)

- regimul actual , cronometru sau temporizator , afișat prescurtat :

CRON = CRONOMETRU

TEMP = TEMPORIZATOR.

Pe al doilea rând sunt afișate:

- numărul de secunde cronometrat sau setat pentru temporizare (între 0 si 32750) , în partea stângă

- numărul de secunde cronometrat sau setat pentru temporizare transformat automat în ore, minute, secunde , în partea dreaptă

Timpul maxim care poate fi cronometrat sau setat pentru temporizare este de 9 ore și 5 minute

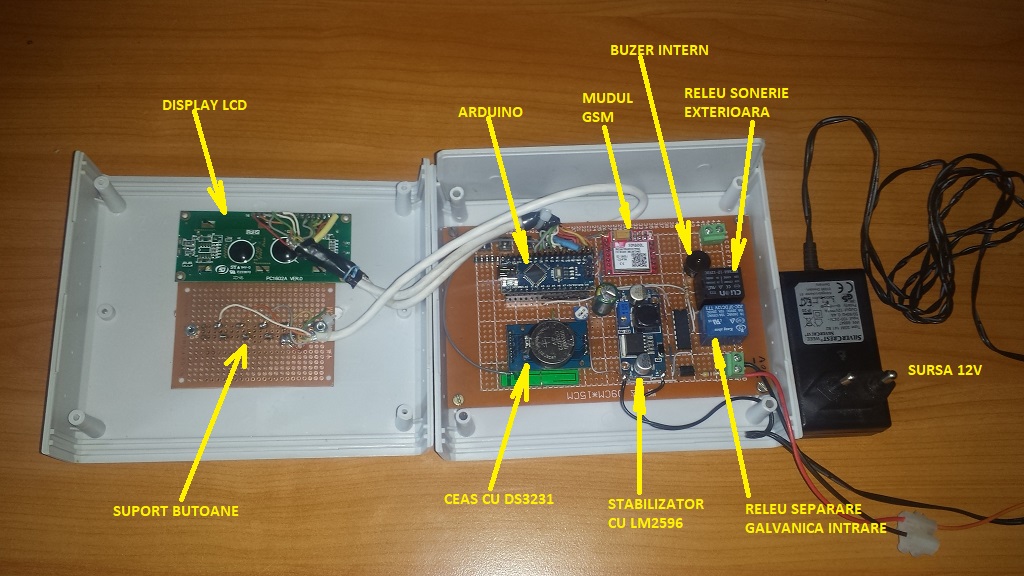

Aparatul este dotat cu buzer intern și cu releu pentru comanda unei sonerii exterioare.Acestea pot fi activate sau dezactivate din meniul aparatului.

Aparatul este dotat cu modem GSM.Cu ajutorul acestuia operatorul poate fi informat prin SMS în cele două situații:

1) Tensiunea de comandă a dispărut -- moment în care strungul s-a oprit fiind necesară intervenția operatorului.Mesajul expediat în acest caz va avea textul : "Pauza CNC !". Această opțiune poate fi ACTIVATA sau DEZACTIVATA din meniul de setări unde este afișată cu textul "Mesaj U_Comanda"

2) În regim de temporizator a expirat timpul setat -- moment în care timpul prognozat necesar finalizării unei piese , comparativ cu timpul necesar producerii altor piese de același tip, a expirat.Mesajul expediat în acest caz va avea textul : "Temporizare finalizată CNC !". Această opțiune poate fi ACTIVATA sau DEZACTIVATA din meniul de setări unde este afișată cu textul "Msg sfarșit temp".

Timpul cronometrat la un anumit moment poate fi folosit imediat ca și timp de temporizare.Din meniul aparatului se poate schimba regimul din CRONOMETRU în TEMPORIZATOR sau invers fără sa se schimbe timpul înregistrat și afișat pe display.

Valoarea timpului înregistrat poate fi resetată (0s) din meniul aparatului.

Aparatul poate fi folosit de la început în oricare dintre regimuri. Din butoanele aparatului se poate modifica valoarea cronometrată astfel:

- butonul "2" -- adaugă minute

- butonul "3" -- scade minute

- butonul "4" -- adaugă ore

- butonul "5" -- scade ore

Acest lucru este posibil în ambele regimuri , direct , fără intrare în meniul de setări.Opțiunea este utilă în special în regimul TEMPORIZARE.

-Sunetele- (dacă sunt activate din meniul de setări) sunt emise de câte ori tensiunea de comandă dispare sau , dacă este folosit regimul de TEMPORIZATOR , atât la dispariția tensiunii de comandă cât și la expirarea timpului setat.

Astfel , operatorul este atenționat că este momentul unei intervenții la strung.

Valoarea timpului cronometrat este salvată în memoria EEPROM la fiecare minut.Astfel , la întreruperi accidentale ale tensiunii de alimentare nu se pierde valoarea cronometrată.

Setarile făcute de operator se salvează de asemenea în EEPROM.Astfel , după o întrerupere accidentală a alimentării , aparatul revine în același regim și continuă contorizarea fără nici o intervenție a operatorului.

- Meniul de reglare ceas - (ceasul aparatului afișat pe primul rând) este util în cazul în care apar decalaje în timp sau la înlocuirea bateriei.Acest meniu este accesibil dacă în momentul pornirii aparatului (conectarea la priza de 220V) se ține apăsat butonul "1" câteva secunde , până când pe display va fi afișat pe primul rând ziua și ora iar pe al doilea rând textul "Reglaj ora".În acest moment se eliberează butonul "1" și se apasă butonul "4" pentru a alege elementul pe care vrem să-l reglăm. Elementul selectat este evidențiat prin prezența unor săgeți (^^) pe rândul doi sub acel element. Valoarea se modifică in sensul de creștere cu butonul "2" și în sensul de scădere cu butonul "3". După ce s-a reglat elementul selectat la valoarea dorită se apasă butonul "4" pentru a selecta elementul următor.După ce s-au reglat toate elementele , se apasă butonul "5" pentru confirmare. Aparatul va trece în regim normal de funcționare, butoanele își vor schimba funcțiile astfel încât la apasarea lor se va putea modifica valoarea cronometrată sau , cu butonul "1" se acceseaza meniul de setări.

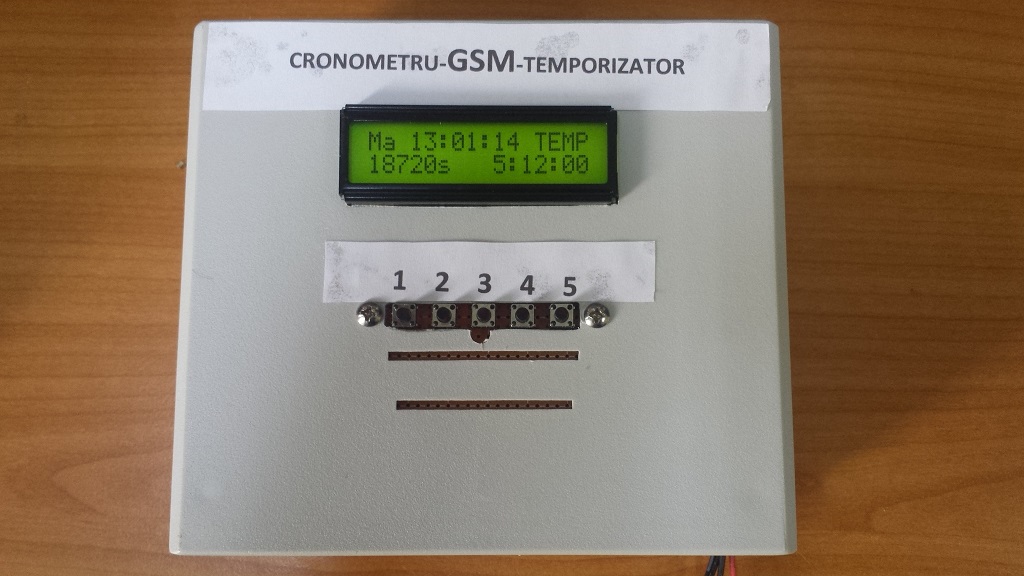

Meniul de setări- se accesează prin apăsarea butonului "1" , dupa ce aparatul intră în regim normal de funcționare (ca în prima imagine de mai sus). Pe urmă, prin apăsări repetate ale butonului "2" se pot vizualiza cele 7 submeniuri , iar cu butonul "3" se poate modifica opțiunea afișată:

1) Schimbare regim -cu butonul "3" se poate alege între CRONOMETRU și TEMPORIZATOR

2) Reset cronometru - dacă se apasa butonul "3" se reseteaza valoarea cronometrată

3) Msg sfarsit temp - cu butonul "3" se poate ACTIVA/DEZACTIVA opțiunea de expediere mesaje SMS la expirarea timpului setat în regim TEMPORIZATOR

4) Mesaj U_Comanda - cu butonul "3" se poate ACTIVA/DEZACTIVA opțiunea de expediere mesaje SMS la dispariția tensiunii de comandă.

5) BEEP-U comanda - cu butonul "3" se poate ACTIVA/DEZACTIVA semnalul sonor la dispariția tensiunii de comandă

6) BEEP TEMPORIZARE - cu butonul "3" se poate ACTIVA/DEZACTIVA semnalul sonor la expirarea timpului în regim de temporizare

7) NR. TELEFON msg - în acest submeniu se poate vizualiza și schimba numărul de telefon la care se trimit mesaje de informare.Pentru a schimba numărul de telefon actual înregistrat și afisat pe display în acest moment este necesar să se facă un apel la numărul cartelei din aparat și în același timp să se țina apăsat butonul "3" până în momentul în care apelul telefonic este recepționat și respins (ton de ocupat) ,se aude un BEEP în aparat urmat de afișarea imediată a noului număr de telefon pe display.Noul număr de telefon va fi memorat în EEPROM și din acest moment va fi folosit pentru expedierea mesajelor GSM.

Ieșirea din meniul de setări se face prin apăsarea butonului "1" (cu care am și intrat în acest meniu).

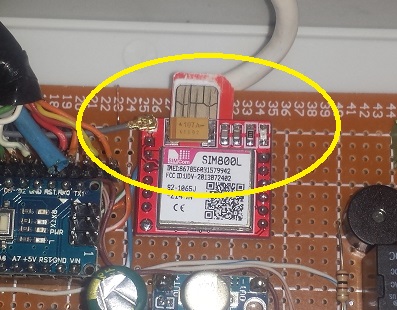

Cartela telefonică pentru expedierea mesajelor SMS trebuie să fie activă și să aibă dezactivat codul PIN.Pentru asta va trebui introdusă într-un telefon și verificat acest lucru. Pentru introducerea cartelei în modemul GSM , aceasta se poziționează ca în imaginea de mai jos după care se apasă până se aude un "click":
