-o sursa cu 8 tensiuni (poate fi achizitionata de AICI) |
-un display LCD 16X2 (poate fi achizitionat de AICI) |
-un optocuplor TLP250 sau ,mai bun ,HCPL3180 |
-un modul ARDUINO NANO V3 |
-doi tranzistori MOS , sau un IGBT si un MOS ,cum am folosit eu.Am testat si cu IRF640 in locul IGBT-ului si functioneaza. |
-cateva elemente pasive , care se gasesc usor si in dezmembrari.(eu sunt depanator si am folosit piese ce am gasit prin sertare sau aparate dezmembrate,unele sunt supradimensionate pentru testul LED-urilor) |
-Inductanta L din schema este primarul unui transformator dintr-o sursa PC dezmembrata. |
Alimentarea cu tensiuni a montajului se face in felul urmator: |
De la sursa cu 8 tensiuni se folosesc doar 3 tensiuni: a) 15V separat galvanic pentru comanda IGBT-ului b) 8V pentru alimentarea modulului Arduino si a display-ului c) 150V pentru testarea baretelor cu leduri , tensiune care este redusa la nivelul necesar obtinerii curentului de test dorit , cu ajutorul montajului "step down converter" , controlat de modulul Arduino (Atmega328P). |
Am programat modulul Arduino sa faca urmatoarele: |
-sa livreze impulsuri PWM cu factor de umplere corespunzator pentru obtinerea curentului dorit |
-sa afiseze pe display valorile masurate si valoarea actuala a factorului de umplere a impulsurilor (D) in procente. |
-tensiunea la iesirea din convertor este notata cu V pe schema si pe display, tensiunea pe borna de iesire pentru bareta de test este notata cu U pe schema si pe display iar curentul cu I. |
-tensiunea afisata U este calculata in soft ca diferenta intre tensiunea pe borna de iesire si caderea de tensiune pe rezistenta de pe care se citeste curentul |
-la pornire sa afiseze un meniu din care utilizatorul sa poata alege trei moduri de reglaj : Manual , Automat_A si Automat_B. |
-in modul de reglaj Manual , din butoanele Creste /Scade , se poate regla tensiunea pana la 150V , daca curentul este mai mic sau egal cu 250mA |
-in modul de reglare Automat_A se poate prestabili un curent (in mA) pana la care sa creasca curentul automat , imediat dupa apasarea butonului Start ,dupa care trece automat in modul de reglare Manual. |
-in modul de reglare Automat_B , se poate prestabili un curent (in mA) pana la care sa creasca si sa scada curentul automat , un numar nelimitat de cicluri (pana se apasa butonul Stop) In acest regim se observa cel mai usor daca sunt leduri cu probleme.Unele se intrerup la anumiti curenti , altele la curent mic sunt in scurtcircuit iar la curent mai mare isi revin si lumineaza normal ! |
-cu grupul T1 , Q2 , R1, R2 se asigura limitarea curentului la aproximativ 300 mA |
-in caz de scurtcircuit pe iesire intr-un moment in care tensiunea este mare , curentul va fi limitat dar puterea disipata pe Q2 ar avea valori care l-ar pune in pericol (ex. 125V * 0,28A =35W).Pentru a evita acest lucru , am prevazut in soft o protectie care actioneaza in cazul in care diferenta intre V si U este mai mare de 15V si va scadea automat tensiunea V. |
-sa trimita valorile masurate prin interfata seriala spre un PC , pe care, cu ajutorul unor programe pe care le-am scris special pentru acest tester , sa afiseze masuratorile in timp real (online) si chiar sa le salveze intr-un fisier pe HDD pentru a fi posibila o vizualizare ulterioara a masuratorilor. |
Programele pentru vizualizare pe PC sunt:GraficOnlineLedTester pentru vizualizare ONLINELedTesterReview pentru vizualizare ulterioara a inregistrarilor.Ambele programe le puteti descarca de AICI |
Inregistrari facute in timpul testelor pe care le veti vedea mai jos si pe care le puteti vedea grafic cu programul LedTesterReview ,puteti descarca de AICI |
-Daca in programul GraficOnlineLedTester este bifat "Salvare valori masurate pe HDD" , se va crea automat un fisier pe discul (D:) cu adresa : "D:\Inregistrare_Tester_LED.txt" . Acesta va fi fisierul cu care se poate reproduce graficul masuratorilor cu ajutorul programului LedTesterReview Programele functioneaza pe Windows7. Daca sunt probleme incercati sa instalati Microsoft.NET Framework 4.5.1 |

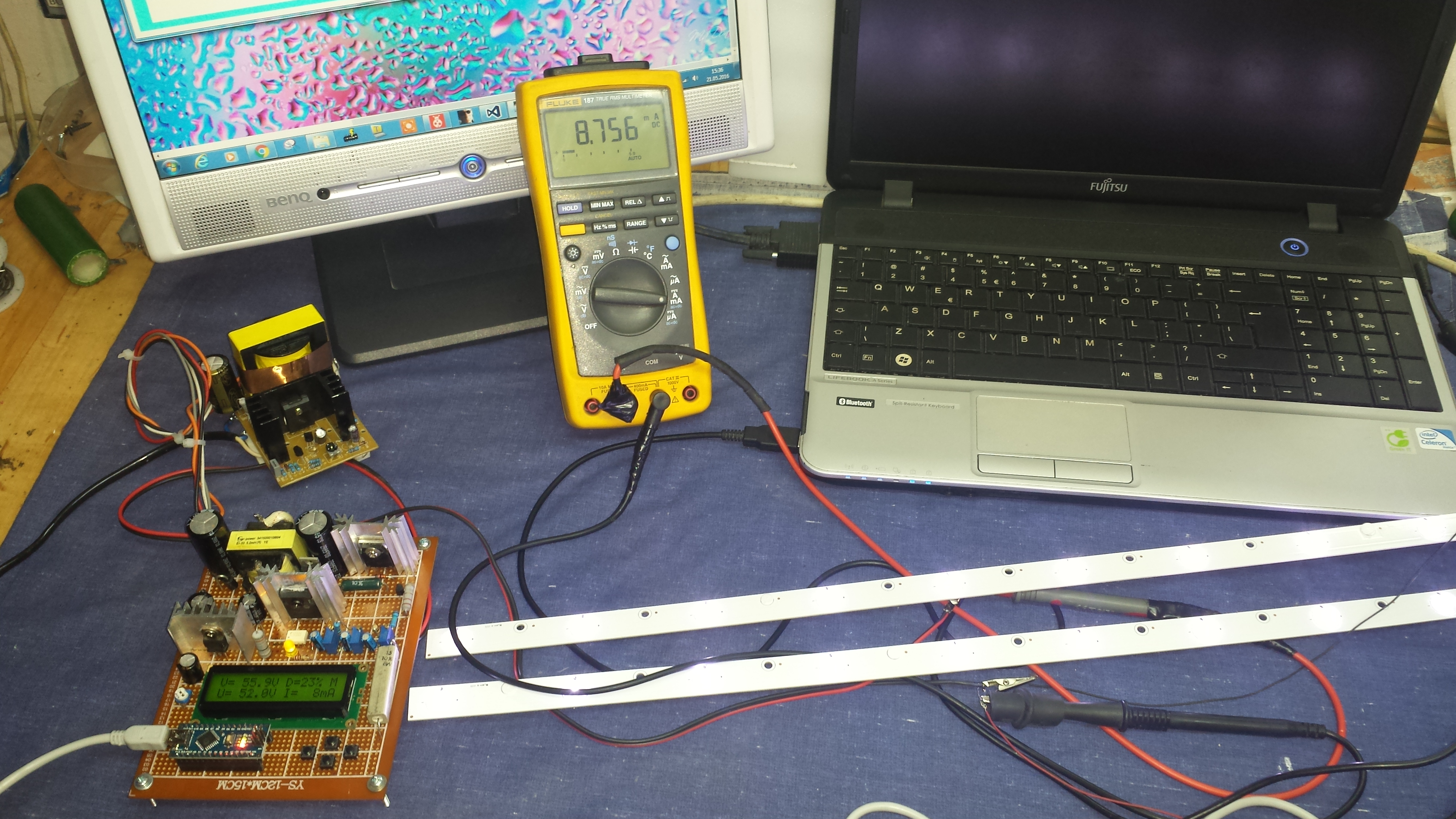

In continuare puteti vedea cateva teste .Ca sarcina pentru tester am folosit pa rand : rezistor de 1000 ohmi , rezistor de 500 de ohmi , o bareta cu 10 leduri inseriate si doua barete cu cate 10 leduri inseriate. Am facut si teste de scurtcircuit pe iesire pentru a vedea scaderea automata a tensiunii V. |
Inregistrarile de mai sus au fost si filmate cu telefonul mobil si se pot vedea mai jos.
Baretele cu leduri le-am pus in spatele unui panou , sa nu deranjeze filmarea.
La inceput sarcina este 1000 ohmi , pe urma 500 ohmi si la sfarsit barete cu leduri.
Artunci sursa de tensiune era un transformator de retea , nu sursa stabilizata cu 8 tensiuni .Se observa o mica instabilitate a curentului.
Montajul ar putea fi util si in alte scopuri.Se poate monta totul intr-o cutie de genul ASTA. |
| Pretul unui modul Arduino programat este de 60 lei. |
| Pretul unui modul Arduino programat + un cablaj este 100 lei |
| Pretul celorlalte componente necesare ajunge pe la 60...70 de lei .Mai trebuie cateva ore de munca si ...gata testerul ! |
| Ma puteti contacta la tel. 0723 255 527 sau mail nicolae.simpalean@gmail.com |
| Instructiuni de punere in functiune (adaugat 20 mai 2017): |
| - se alimenteaza placa cu tesiuni |
| - se regleaza contrastul display-ului din R10 |
| - se apasa butonul pentru selectia reglajului MANUAL |
| - se conecteaza un voltmetru in punctul notat pe schema cu "V" |
| - din butoanele CRESTE/SCADE se regleaza tensiunea in punctul "V" la 100V |
| - se regleaza R5 astfel incat pe display-ul testerului sa obtinem indicatia "V=100.0V" |
| - se muta voltmetrul in punctul notat pe schema cu "U" |
| - se regleaza R7 astfel incat tensiunea "U" indicata pe display-ul testerului sa fie egala cu a voltmetrului |
| - se aliemteaza o bareta cu leduri in serie cu un ampermetru pe care-l folosim ca etalon |
| - se regleaza R11 astfel incat curentul indicat de tester sa fie egal cu cel indicat de ampermetru |
| Atentie, inainte de inceperea reglajelor , cursoarele semireglabililor sa nu fie reglate in capatul dinspre masa ci in celalalt capat. |
Alte precizari: |
| - ledul notat pe schema "LED5" , care este in serie cu ledul optocuplorului trebuie sa aibe pragul de deschidere de 1,8V |
| - majoritatea pieselor se gasesc la magazinul TME |
| - dioda D6 "MUR1560" este mult supradimensionata pentru aceasta aplicatie.Se poate folosi alta dioda ultrarapida cu aceeasi tensiune inversa dar de curent mai mic |
| - rezistenta R1 (de 1,8 ohmi) trebuie sa fie de minim 2W iar R8 (de 15 ohmi) sa fie de minim 8W |
| - frecventa impulsurilor PWM este 62,5kHZ |
Indicatii suplimentare pentru constructia testerului gasiti aici: https://simpalean.site/cv/montajtesterled/ Alte proiecte personale se pot vedea aici: Pagina Personala Simpalean |
******************************************* |
