-Cele două relee vor acționa alternativ și vor sta cuplate câte o secundă în ordinea primirii apelurilor.Astfel , la primul apel va acționa releul 1 , la al doilea apel va acționa releul 2 , la al treilea apel va acționa releul 1 , etc.

-Comenzile vor fi executate doar dacă apelurile vin de la numere de telefon autorizate.

-Apelurile vor fi respinse imediat după ce se identifică numărul de telefon apelant, deci nu vor fi implicate costuri/apel.Cu o cartelă reîncărcabilă (ex. TELEKOM , care costa 27 de lei) se pot face un număr nelimitat de comenzi timp de 1 an.

-Montajul electronic are un singur buton cu care se pot autoriza sau șterge numere de telefon din memoria microprocesorului.Astfel, se vor putea înregistra numere doar de către proprietarul instalației.

-Pentru a autoriza un număr de telefon se va ține apasăt butonul în timp ce se face apel la numărul cartelei din modulul GSM de la numărul pe care dorim să-l autorizăm.

-Se pot autoriza 10 numere de telefon , mobil sau fix.

-Pentru a șterge numerele autorizate se va ține apăsat butonul în momentul alimentării cu tensiune a montajului electronic, timp de 10 secunde.

-Numerele autorizate se memorează în buclă , adică , în momentul în care înregistrăm al 11-lea număr se va șterge primul număr, când înregistrăm al 12-lea număr se va șterge al 2-lea număr , etc.

-Lista cu numere autorizate precum și celelalte operațiuni pe care le face automatizarea pot fi urmărite și pe un calculator. Pentru acest lucru este nevoie doar de un cablu USB-mini ca cel din acest LINK și de instalarea programului gratuit TERA TERM de la acest LINK.

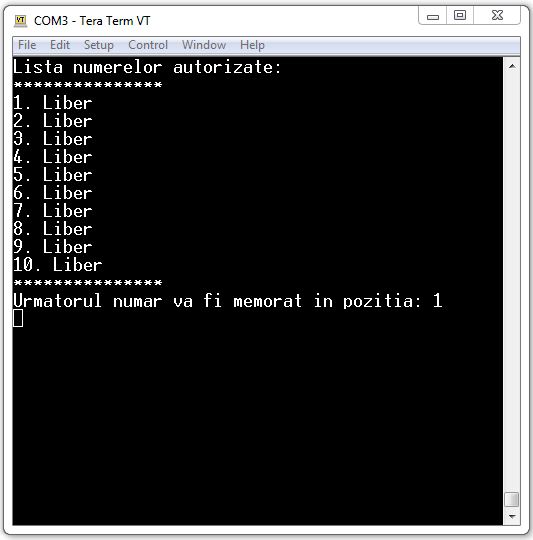

-De fiecare dată când este pornit (alimentat cu tensiune) montajul va trimite spre PC lista cu numere autorizate și poziția din listă la care se va memora următorul număr.Dacă nu este înregistrat nici un număr , lista va arăta ca în imaginea următoare:

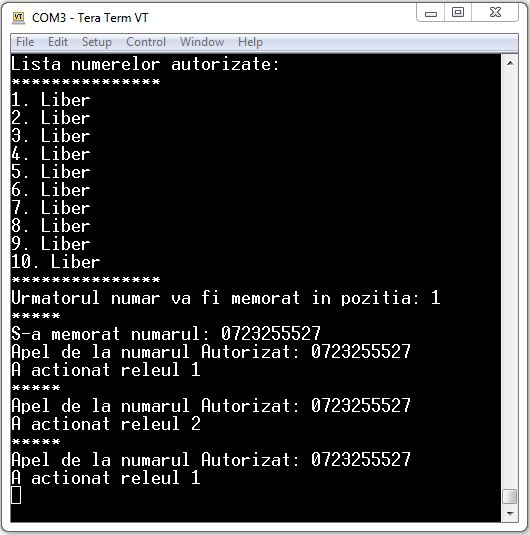

- Dacă se fac apeluri (primul cu butonul de înregistrare apăsat) , acestea vor fi afișate în momentul apelurilor ca în imaginea următoare:

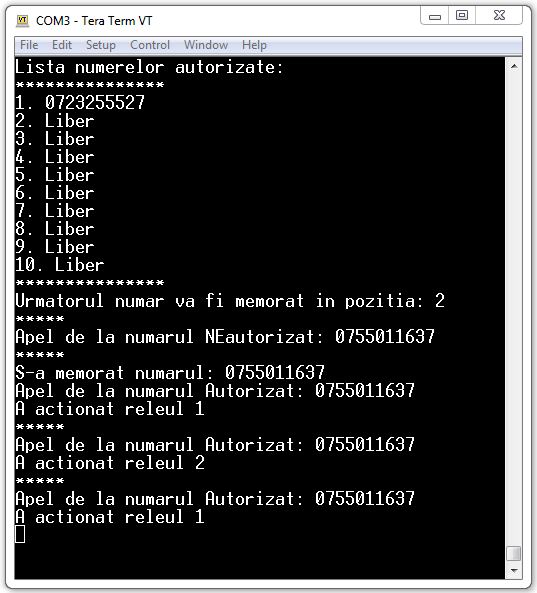

-După primul restart (oprire și repornire) al montajului plus câteva apeluri de la un alt număr , lista va arăta ca în imaginea următoare, având deja înregistrat un număr autorizat. Se observă că prima dată apelul de la al doilea număr a fost făcut cu butonul neapăsat și a fost afișat ca număr neautorizat. De asemenea , se observă succesiunea acțíonării releelor după înregistrarea celui de-al doilea număr:

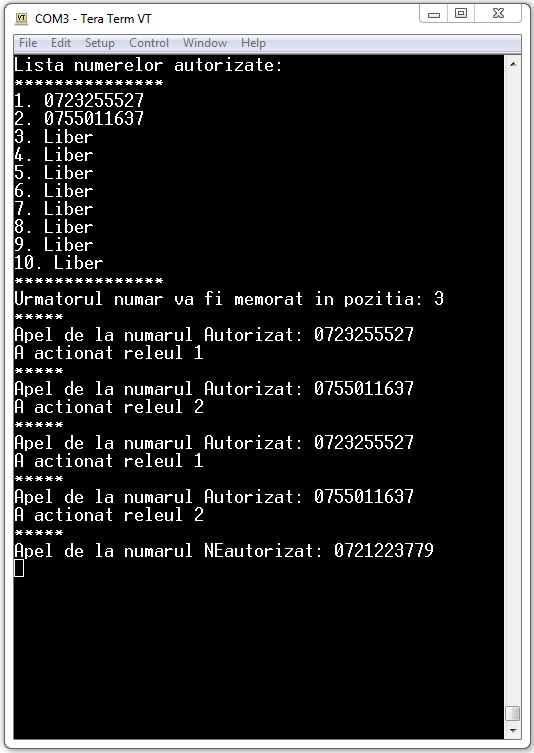

-După un alt restart se vor vedea ambele numere autorizate în listă.Releele pot fi comandate acum de la ambele numere autorizate.Dacă se încearcă o comandă de la al treilea număr , neautorizat , releele nu vor acționa:

Dacă doriți un modul ARDUINO care are progarmul scris pentru acest montaj ,sau montaj complet ARDUINO plus modul GSM ,mă puteți contacta la tel. 0723255527 sau mail: nicolae.simpalean@gmail.com

Alte proiecte personale se pot vedea aici: Pagina Personala Simpalean

Mai jos este un film cu un test al montajului , realizat pe o placă de test. Se obseră ledul (1 secunda) și se aude sunetul releelor in momentele in care se recepționează apeluri de la numere autorizate:
