ESR+RP ESR-METRU & EPR-METRU

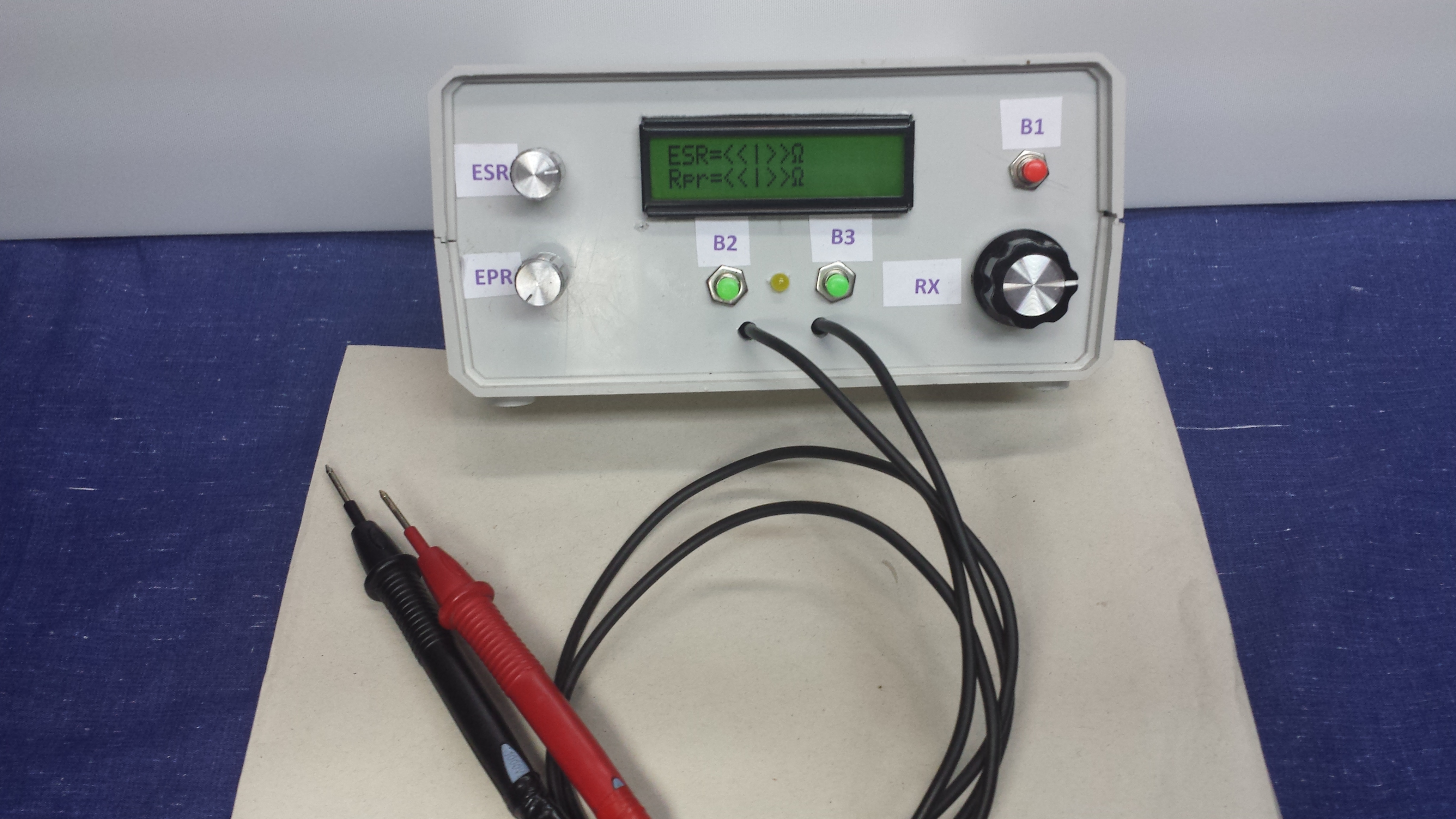

Aparatul din imaginea de mai jos este un ESR-metru , cu care se pot verifica condensatorii electrolitici din circuitele electronice fara a fi nevoie ca acestia sa fie deconectati din circuit .Concomitent cu masurarea valorii ESR a condensatorilor acesta este capabil sa verifice daca in paralel cu condensatorii verificati exista rezistente pure sau scurtcircuite si sa arate valoarea acestora pe display (Rpr).Aceste rezistente in paralel sunt masurate corect , chiar daca intre condensatorul masurat si acestea exista inductante.Daca exista inductante ,acestora li se va masura doar rezistenta pura , nu impedanta.Tensiunea de test care apare pe cordoanele de masura este 115mV (peak-to-peak) sau 40,78 mV efectiv si frecventa fixa de 125.00KHz.Aceasta frecventa a fost obtinuta prin divizarea frecventei de 16Mhz a oscilatorului microcontrolerului ATMEGA328P cu 128.
Fata de alte aparate de acest gen , construite pe alte principii , ESR+RP are avantaje si dezavantaje.
La categoria dezavantaje ar fi: |
|---|
| - nu masoara capacitatea condensatorului |
| - nu este portabil (nu merge cu baterii) |
| La categoria avantaje , sunt mai multe: |
|---|
| -MASOARA SI REZISTENTELE IN PARALEL CU CONDENSTORII |
| -DOMENIUL DE MASURA 0 -150 DE OHMI PENTRU ESR SI Rpr |
| -Masoara cu precizie mare rezistente mici , pana la 1 miliohm |
| -Are o functie speciala pentru depistat piese in scurtcircuit conectate in paralel pe aceeasi linie de cablaj (ex. un circuit integrat in scurt pe o bareta de 5V) |
| -Indica pe display simbolul piesei sesizate in momentul masurarii.Daca valoarea masurata se afla in plaja 150-500 de ohmi ,va fi afisat doar simbolul piesei.Acest lucru este util in cazul placilor lacuite , in care depanatorul nu este sigur daca lipsa indicatiei pe display se datoreaza lipsei de contact sau a unei valori prea mari a ESR-ului prezent la condensatorul verificat.La valori peste 150 de ohmi am hotarat sa nu mai afisez rezultatul masuratorii in cifre din cauza eroorilor mari care apar (scala neliniara de masura a rezistentei). |
| -Daca se activeaza functia pentru cautat locul scurtcircuitului , apare pe display JOLY , care ne ajuta in felul urmator: memoreaza cea mai mica valoare masurata , cu precizie de 1 miliohm.In momentul in care a memorat-o este bucuros .Daca deconectam borna de masura de pe placa ,va sesiza o valoare mai mare de rezistenta si se va supara si nu va mai fi bucuros decat atunci cand va sesiza o valoare mai mica sau cel putin egala cu valoarea memorata.Astfel , doar privindu-l pe JOLY , fara sa mai comparam cifrele de pe display,stim daca ne apropiem sau ne indepartam de locul scurtcircuitului. |
| -Daca in paralel cu condensatorul masurat este sesizata o rezistenta mai mica de 1 ohm , aparatul trece automat pe alta treapta de sensibilitate (de 10 ori mai mare) , nu mai afiseaza valoarea ESR si va afisa valoarea rezistentei de scurtcircuit cu trei cifre dupa virgula.In aceasta situatie nici nu ar avea sens sa mai indice valoarea ESR (cu siguranta ar fi gresita). |
| -ESR+RP nu consuma niciodata bateriile (pentru ca nici nu are) |
Mai jos sunt cateva videoclipuri in care se vede cum functioneaza acest aparat.Primul test este verificarea preciziei de masurare la rezistente foarte mici.Pentru asta , am legat in paralel 20 de rezistente de 1 ohm pentru a ajunge la valoarea de 0.050 ohmi , valoare comparabila cu rezistenta liniilor de cablaj.
Urmeaza o simulare de defect intr-un tv cu sasiu 11AK36 , la care pe bare B+ exista doi condensatori de filtraj , separati de o bobina cu rezistenta de 0.2 ohmi precum si alte teste pe condensatori noi sau defecti ,masuratori pe o sursa PC unde exista rezistente in paralel si JOLY in actiune la cautarea scurtcircuitelor.
