Programator Clopote Electronice , Clopot Digital
Aparat pentru redat sunete(melodii) de clopote inregistrate pentru biserici.
Pornirea unei înregistrări poate fi făcută în trei moduri:
1 |
Prin apăsare butonului corespunzător melodiei dorite (buton 1--melodia1 , buton2--melodia2 , etc) |
2 |
Programat , melodia dorită la momentul dorit din săptamână (14 momente diferite din săptămână) |
3 |
De la distanță , cu telefonul mobil se trimite SMS cu text corespunzător melodiei (sunetului) dorite |
Modulele electronice au fost montate în carcase metalice provenite de la receptoare de satelit dezmembrate (FOCUSAT , DOLCE).
La carcasa de la fostul receptor DOLCE am reușit sa folosesc chiar butoanele originale pentru comenzi.

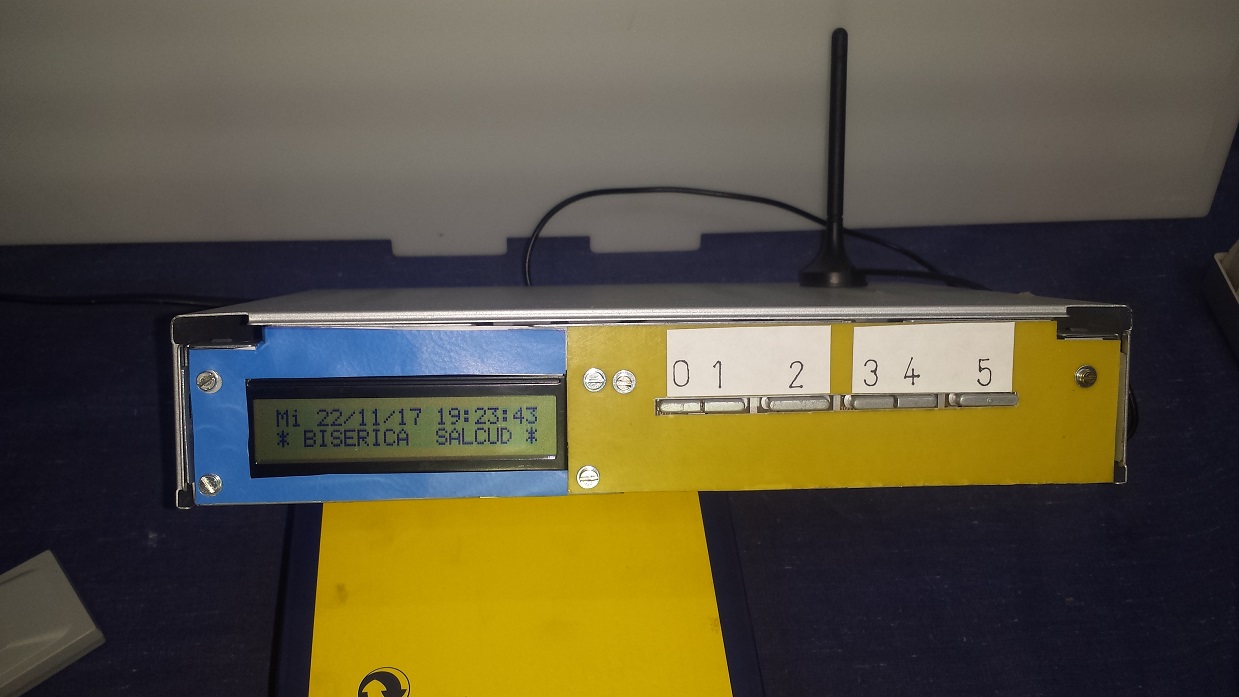

L-a carcasa provenita de la receptor FOCUSAT am montat 6 butoane pentru comenzi.
Instrucțiuni pentru utilizare:
- Aparatul are șase butoane , marcate cu "0" , "1" , "2" ,"3" ,"4" și "5". Cu aceste butoane se fac comenzi la melodiile inregistrate dar , cu aceleași butoane se face și programarea aparatului. - Butonul "0" se folosește pentru funcția STOP la redarea melodiilor dar și pentru accesarea celor doua tipuri de meniu de programare : 1) Meniu de programare dată și oră (ceasul aparatului). 2) Meniu de programare alarme (o alarmă înseamnă redarea programată a unei melodii înregistrate). |
| - Meniul de programare dată și oră este util în cazul în care apar decalaje în timp sau la înlocuirea bateriei.Acest meniu este accesibil dacă în momentul pornirii aparatului (conectarea la priza de 220V) se ține apasat butonul "0" cateva secunde , pană când pe display va fi afișat pe primul rând data și ora iar pe al doilea rând textul "Reglaj data si ora".În acest moment se eliberează butonul "0" și se apasă butonul "4" pentru a alege elementul pe care vrem să-l reglăm. Elementul selectat este evidențiat prin prezența unor săgeți (^^) pe rândul doi sub acel element. Valoarea se modifică în sensul de creștere cu butonul "2" și în sensul de scădere cu butonul "3". După ce s-a reglat elementul selectat la valoarea dorită se apasă butonul "4" pentru a selecta elementul următor.După ce s-au reglat toate elementele , se apasă butonul "5" pentru confirmare. Aparatul va trece în regim normal de funcționare, butoanele își vor schimba funcțiile astfel încât la apasarea lor vor fi redate melodiile înregistrate. |
- Meniul de programare alarme se folosește pentru programarea redării automate a melodiilor la anumite ore din săptamână.De exemplu ,se poate programa ca în fiecare sâmbătă la ora 18:00 să redea "melodia nr.1" care anunță o sărbatoare (clopot + toacă).Pentru accesarea acestui meniu , se va ține apăsat butoul "0" câteva secunde (aproximativ 6 secunde) în timp ce aparatul este deja în regim normal de funcționare , până când pe display va fi afișat un text de felul urmator: " Al-1 A Ma 18:30 M-4 " . Acest mesaj înseamnă că este afișata deja prima alarma (Al-1) din cele 14 existente , aceasata este activă (A) , este programată pentru marți (Ma) la ora 18:30 și este selectată melodia numărul patru (M-4) de pe cardul cu înregistrări mp3. Fiecare din cele 14 alarme poate să fie activată "A" sau oprită "O". O alarmă oprită nu va fi redată chiar dacă are setată o anumită dată. - Cu butonul "4" se alege elementul pe care vrem să-l modificăm (alarma selectată,starea alarmei , ziua , ora , minutul , melodia) iar cu butoanele "2" și "3" se modifică valoarea , la fel ca în meniul pentru reglare dată și oră descris mai sus. Cu butonul "5" se confirmă valorile reglate. - Zilele săptamânii sunt afișate prescurtat : Du = Duminică , Lu = Luni , etc. - În meniul de programare alarme "Al-1" însemnă " Alarma 1" iar "M-2" înseamnă "Melodia nr.2" de pe cardul microSD cu înregistrări. - Toate cele 14 alarme sunt afișate de fiecare dată când se pornește aparatul sau după ce se modifică una dintre alarme. - După ce se afișează starea alarmelor aparatul trece în regim normal de lucru și butoanele devin active pentru redarea melodiilor. |
| - Dacă se apasă butoanele "1","2","3","4" sau "5" aparatul va reda melodia corespunzătoare .Redarea melodiei se afisează și pe display cu textul: "Canta melodia nr. X" , X fiind numărul melodiei. După terminarea melodiei aparatul trece în regim de așteptare , afișând doar data și ora fiind pregătit pentru o comandă nouă (programată, din buton sau SMS). Melodiile au fost înregistrate chiar la biserica la care se folosesc și sunt diferite în funcție de eveniment: Sărbatoare, Utrenie , etc. |
- Startul unei melodii de la distanță , cu ajutorul telefonului mobil , se face foarte simplu. Se trimite un SMS cu textul "#X " unde X este numărul melodiei dorite de pe cardul microSD. Melodiile trebuie sa fie in format mp3. De exemplu , pentru startul melodiei nr.3 se trimite un SMS cu textul "#3". -Numerotarea melodiilor pe card este dată de ordinea în care acestea au fost adăugate pe card. Dacă inițial acestea se află pe un PC , se vor copia pe rând , câte una pe card. Prima melodie copiată va porni la apăsarea butonului 1 sau cu SMS cu textul #1 , a doua cu butonul 2 sau SMS cu textul #2 , etc. Deci, melodiile nu vor fi numerotate/redate în ordine alfabetică ,asa cum se întâmplă pe PC. -Oprirea de la distanță a unei melodii se face cu un simplu apel la numarul cartelei folosite sau cu SMS cu textul "Stop". Dacă se face apel , acesta va fi respins după 2...3 secunde și în același moment melodia se va opri. |
- Am folosit modulul DS3231 pentru ceas, care este extrem de precis( vedeți AICI). Acesta are o baterie pentru a se evita dereglarea ceasului la întreruperile de tensiune.Bateria trebuie înlocuită odată la câțiva ani. |
- Pentru utilizarea comnenzilor prin SMS este nevoie de o cartelă telefonică activă care costă 29 de lei și se poate folosi 12 luni după care trebuie reincarcată cu credit.Altfel , se vor putea folosi doar comnenzile programate sau de la butoane. - Aparatul execută doar comenzi trimise de la numere de telefon înregistrate în aparat, deci nu se pot face comenzi de către alte persoane care cunosc numărul cartelei din aparat. - Aparatul poate trimite mesaje de confirmare a comenzilor , dar pentru asta cartela ar trebui sa fie cu abonament sau sa fie in perioada activa daca este Prepay.Mesajele de confirmare pe care le trimite aparatul spre expeditorul mesajului pot sa fie active sau , nu. - Pentru ca un număr de telefon să devină autorizat să facă comenzi asupra aparatului , acesta trebuie inregistrat în memoria aparatului. Acest lucru se face foarte simplu cu metoda următoare: se face un apel telefonic la numărul de telefon al cartelei din aparat în timp ce se ține apasat butonul de pe placa electronică a acestuia. Din acel moment , acel număr va deveni numar de administrator al aplicatie . Pe urmă , administratorul va putea adăuga și alte numere de telefon ( dacă dorește ). Pentru a autoriza un număr nou de telefon , administratorul va trebui să trimită un SMS cu textul urmator " #+xxx xxx xxx" , în care xxx xxx xxx este numărul care se dorește a fi autorizat , fără prefix și fără zero în față. De exemplu , pentru autorizarea numărului +40723255527 se trimite un SMS cu textul #+723255527 , deci doar ultimele nouă cifre. - Se pot autoriza 10 numere de telefon de către administrator. - Pentru ștergera unui anumit număr din lista celor autorizate , se trimite un SMS cu textul "#-X " (diez minus x), în care X este numarul de ordine în listă sau ștergerea tuturor numerelor cu o singură comandă este posibila cu un SMS cu textul "Sterge". Dacă în aparat este o cartela activă sau cu abonament , deci capabilă sa expedieze SMS-uri , administratorul va primi confirmare după fiecare modificare făcută la lista de numere autorizate. - Pentru a șterge toate numerele de telefon , inclusiv numărul administratorului , în vederea înregistrarii unui alt administrator , se va proceda în felul următor: se scoate din priză aparatul , se apasă și se ține apăsat butonul de pe placa electronică după care se alimentează aparatul și se ține apăsat butonul aproximativ 20 de secunde. Pe urmă se poate elibera butonul , se poate verifica faptul că aparatul nu mai răspunde la comenzile fostului administrator și se poate trece la procedura înregistrării unui administrator nou , după metoda descrisă mai sus. |
| - Semnalul de la ieșire din aparat se amplifică cu un amplificator și se va auzi în patru difuzoare (goarne) montate pe turnul bisericii. În funcție de amplificatorul și goarnele alese se poate obține un sunet mai puternic decât al clopotului original ! |
| - Primul aparat l-am construit special pentru biserica din satul natal , Sălcud , județul Mureș , dar la cerere mai construiesc aparate asemănătoare.După cum se vede , acestea sunt construite in regim "HOME-MADE" și programul l-am scris special pentru această aplicație : "CLOPOTE ELECTRONICE". |
Sîmpălean Nicolae , tel. 0723255527 mail: nicolae.simpalean@gmail.com |
Alte proiecte personale se pot vedea aici: Pagina Personala Simpalean |
Prezentare video a modului de programare și funcționare:
